皆様‼️こんばんは‼️‼️😌
2月23日(水)。
ダンガンレーシングの「ELDASHメーター」を取り付けましたよ🎵＼(^o^)／
いきなりですが写真は完成写真です😊
とりあえず簡略化された取り付け写真を掲載します。
まずはメーターを取り外すのにナビを外さないといけないのでナビ廻りのパネルを取り外すところからです。

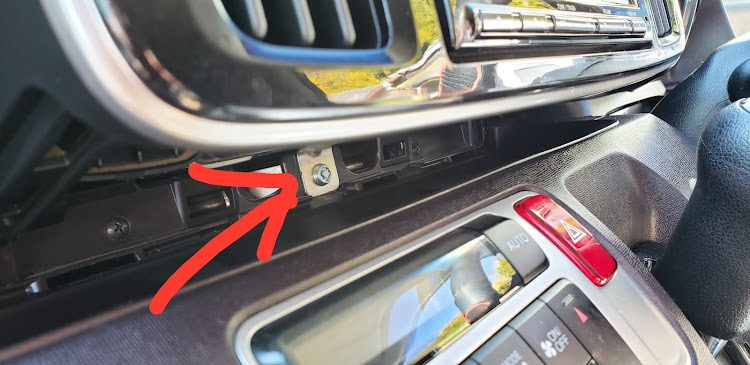

純正ナビなので矢印の部分がセキュリティボルトでしたので専用工具で外します。
いきなりナビも外れてます⁉️
ナビの取り外す方法はネットに詳しく載っています😃
ただ、ナビに繋がるコネクターの線が短くてパツンパツン状態でコネクターを取り外すのにめちゃくちゃ苦労しました💦
所々触れてしまったので傷だらけです😭😢
養生しておけば良かった～😭😢😭😢😭😢
ナビの取り外しが今回の作業で一番大変でした⁉️👀‼️
ナビさえ外せればあとは簡単でした。

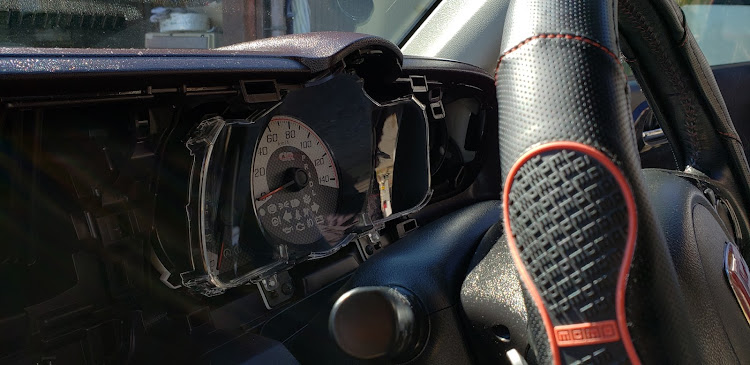

メーターの上下にビスが3本取り付けてあるくらいです。
な、何と⁉️前のオーナー様のミスなのか？そのうちの1本は仮止め状態でした⁉️👀‼️
あとはELDASHメーターの説明書に従えば簡単です⭕
写真のところまで外しまくる‼️
この黒いパーツは不要となりますので取り付けてはダメですっ‼️🆖
次の写真で理由がわかります。
赤い矢印の部分が黒い不要となるパーツです。
黒いパーツがあると厚みが増してしまい元に戻すときに他のパーツが後々、取り付け不可となります。
ちなみにELDASHメーター本体を写真のようにメーター針を避けながら被せていくのですが、ELDASHメーターには両面テープは使いません。
そのまま被せるだけです🎵😃
外したパーツは精製水で汚れを拭き取りました。
メーターパーツを全てドッキング‼️‼️
先ほど述べた黒いパーツがあるとドッキング出来ないのです⁉️😭
あと針を０まで戻すのをお忘れなく⁉️👀‼️
ここまでいけばあとは戻して配線するのみです😆🎵🎵
先ほどの純正。
ELDASHメーターか純正。
どちらが良いか❓あなた次第です😌
今のところクオリティは最高クラスかと思います‼️😆
完全に取り戻す前に動作確認です⭕
見辛いですが点灯してます😃
車両へと取り付け。
この段階で
●インバーターの固定
●リモコンの設置
●電源とアースの配線
をやっていきます。
リモコンの設置。
このリモコンには初めから両面テープが付いてますがその両面テープの粘着力が弱すぎなので別途用意しておいた方が良いです⭕
設置したらELDASHメーターから出ているコネクターとリモコン+インバーター側のコネクターを付けます。
リモコン+インバーターは1つのコネクターを使用します😌
2つ余分にありますが無視して良いです。
余りの2つのコネクターはインバーターを増設したい時に使うのかと思います。
電源はナビ側のコネクターから取りました。
電源線をイルミ線に繋げます。
線の色はピンクです😌
半田付けにて実施。
電源+イルミ線
💦アース線の写真はありません😭😢
絶縁処理をして完了。
あとはナビに差し込みます😃
そして全て戻せば完了ですっ‼️😆😆😆😆😆😆😆
どんな感じか見て下さい‼️😌
まずはエンジンかけない状態‼️‼️
エンジンかけた状態‼️‼️
日陰に入ったりすると点灯しないと純正より暗いです…😅
でも慣れるレベルかと思います🎵😊
イルミ点灯っ‼️✨✴️＼(^o^)／
緑、青の2色に切替出来ます😃
写真は緑ですっ‼️
そして光量調節機能がついてます❗
光量MAX時です。
青。
写真だと違いがわからねえ…😭😢
光量MAX時。
こちらは純正。
イルミ点灯無し時。
昼間は純正の方が見やすい‼️
イルミ点灯時
見やすさで言えば純正‼️‼️
再度ELDASHメーターを見直す。
エンジンかけていない状態でも存在感出してます😆
離れて見ると…
うん、カッコいい。
この商品の品質は高いですっ‼️😆
ただ強いて悪い箇所を言うのであれば…
●影に入ったりすると暗くて見辛い。
●イルミ点灯時、青を選択して光量を上げるとインバーターからジーって音がなります。
オーディオかけていれば気にならないレベル。
初めて動画を投稿します⁉️👀‼️
青で光量調節機能です。
緑で光量調節機能です。
皆様‼️注目です⁉️
ニヤニヤしながら帰宅しようとしたら気付いてしまいました⁉️👀‼️
シフト表示が「S」の文字になってないぞ‼️
ズームして見てやって下さい‼️😳
商品の不具合品❓かと思いましたが商品は「L」表記でした⁉️
SとLが混ざり文字化け起きてます‼️(笑)😆
自分は文字化けは許せます。
何故なら「S」レンジは普段滅多に使用しないためです。「D」レンジならアウトでしたが…😅なので許容範囲です😆🎵🎵
ダンガンレーシングの「ELDASHメーター」。
結果的に導入して大正解でした⭕＼(^o^)／
レーシーになります😌
軽自動車ありきたりの青を基調としたデザインに飽きてしまっていました…😏
この投稿をきっかけに導入する人が増えたらめちゃくちゃ嬉しいです😊
ちなみに自分は在庫処分品を買いました。
新品の半値でしたので欲しい人は早目の方が良いかと思います😃
