takezo-レクサス IS GSE21

純正+αで、スマートなカスタムを楽しんでます。

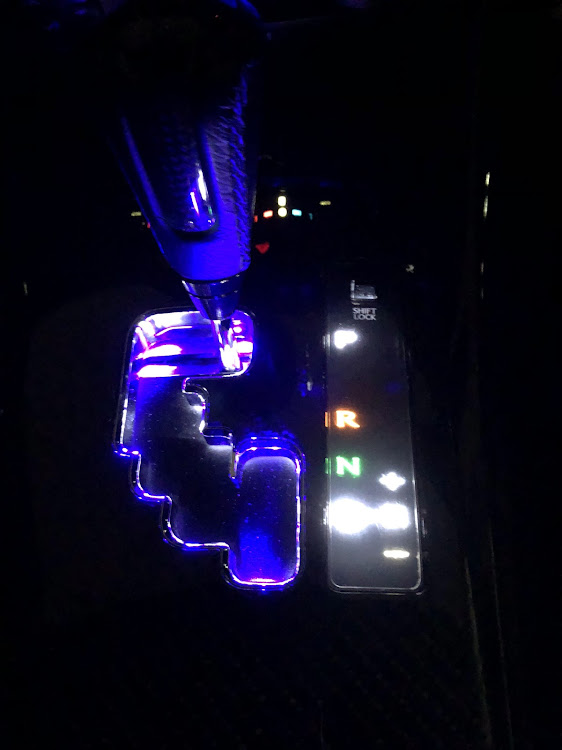

ISのIS・草心デジタルLED・シフトゲート・シフトパターンパネル・LED加工に関するカスタム事例の投稿画像1枚目

"過去の備忘録シリーズ" ~イルミネーション編~

前回も~イルミネーション編~でしたが、
この頃はLED打ち替えにはまってしまってまして…

シフトゲート&シフトパターン5mm砲弾LED
6発追加加工です(^^)

草心デジタルさんの
5mm砲弾LED(ホワイト×3、ブルー×3)を仕込みました‼︎

シフトゲートの上部にブルーイルミを2発
下部にブルーイルミを1発
シフトパターン右横部にホワイトイルミ3発です。

夜になるとシフトパターン部の文字がハッキリと、
シフトゲート部にはブルーの間接照明が妖艶に(笑)
映し出されます( ^ω^ )

ISのIS・草心デジタルLED・シフトゲート・シフトパターンパネル・LED加工に関するカスタム事例の投稿画像2枚目

夕暮れ時、ポジション(スモール)をつけるとこんな感じ。

ISのIS・草心デジタルLED・シフトゲート・シフトパターンパネル・LED加工に関するカスタム事例の投稿画像3枚目

シフトノブのカーボン部分までイルミが届いてますね。
ん〜怪しい……(笑)

ひがしー

シフトゲートのイルミネーションに使った物一式って書いてあるものだけですか？

2020年07月06日

takezo-

ひがしーさん、コメ有難うございます(^^) シフトゲートに使用したものは… ・ホワイト5mm砲弾型LED×3 ・ブルー 5mm砲弾型LED×3 ・CRDダイオード×2 (ホワイト×3に対して1個、ブルー×3に対して1個、抵抗でも良いんですが、抵抗値を計算するのが面倒くさくて…💦) ・配線・圧縮チューブ・ハンダ・半田ごて・ドリル5mm(ゲート部に穴加工してます) ・アルミテープ(ゲート内の光の反射の為) …が、使用した大まかな物ですね😅

2020年07月06日

ひがしー

ありがとうございます😊 ちなみに、全体の回路図とかないですよね？

2020年07月06日

takezo-

すみません、回路図はないですね……😭 ホワイト×3を直列に繋いで➕配線にCRD(向きがあります)を１つ取り付け。ブルー×3も直列繋ぎで➕配線に同じように。直列繋ぎ、CRD繋ぎ方はネットなどでてますね😊 ホワイト、ブルーをそれぞれセットにして、➕➖線を純正の配線に繋ぎましたね。あっ！！あと、純正のT5かなぁ…電球をホワイトLEDにも替えました

2020年07月06日

ひがしー

ありがとうございます。 crdのmAって何mAの使ったかわかりますか？

2020年07月06日

takezo-

CRDは、確か15mAのものだったと思います😊 純正の配線が白カプラーから2本(グリーン線)が来てると思います。(シフトパターン表示を照らすT5電球に繋がってる線)白カプラーがシフトゲードのカバーにくっ付いてると思いますが… 白カプラーのクリップが付いている側の線が➕線だったと思います。一応、ご自身でも極性を調べて見て下さいね😁

2020年07月06日

ひがしー

わざわざありがとうございます。いろいろやってみます笑笑
