ジムニーの2025年初カスタム・カスタム初め・ウインカーポジションキット取付・USDMに関するカスタム事例
2025年01月03日 09時07分
INGRAMスズキ ジムニー JB23W
いつも、いいね コメント等ありがとうございます。 愛車は2018年式JB23W10型ランドベンチャーのMTです。 カスタムは財布と相談して、コツコツとやるタイプです。
おはようございます
（昨日の晩に投稿予定が
寝落ちして日付変わってもうた）
2025年カスタム初めは
ウィンカーポジションキット取り付け
配線はシンプル
赤線を左右どちらかのポジションのプラスへ割り込ませる
付属のエレクトロタップもあるが
信用してないので三又ギボシで割り込ませる
後は青、青/黒と白/白黒のペアを
ウィンカーの線へ割り込ませる
（左右の指定無し）
車体ハーネスの黒はアースなので
緑/赤、緑/黄の線へ個々へ割り込ませる
こないな感じ
ウィンカー部の配線はやりづらかったら引っこ抜いて手前に引き出すと楽
本体ユニットは小さめ
防水ではないっぽい
スイッチ部
ウィンカーポジション機能のオンオフと
点滅モード切り替え
ウィンカー時に非作動側のウィンカーを消灯するか、減光するかの切り替え
推奨は消灯やけどカッコよさはダントツで
減光
ユニット本体はワイパーモーター横へ
ちなみにウィンカーへ行く線は青線グループの方が長いので本体より遠い側へ行く線は青にした方が良い
施工後左側
施工後右側
左より作業スペース狭い
昼間点灯
あまりわからん

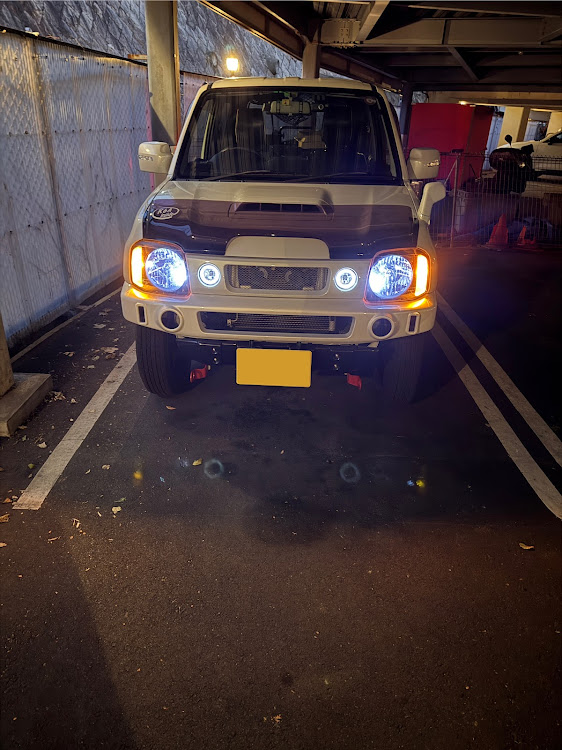

夜間点灯
元のポジション球は抜いとくべき？？
法令ややこしい
