こないだ壊してしまったスピードメーターとタコメーターの修理^_^

こないだも投稿した通り、タコメーターの修理はあきらめて、オートゲージのタコメーターを追加してみました😁😁

キーをオンにした時の針の動きがまたそそります❤️
運転する前の気持ちを盛り上げてくれますね⤴︎⤴︎⤴︎⤴︎

ジムニー JB23WのジムニーJB23,タコメーター,オートゲージ,スピードメーター,ヨシムラデジタルマルチメーターに関するカスタム&メンテナンスの投稿画像2枚目

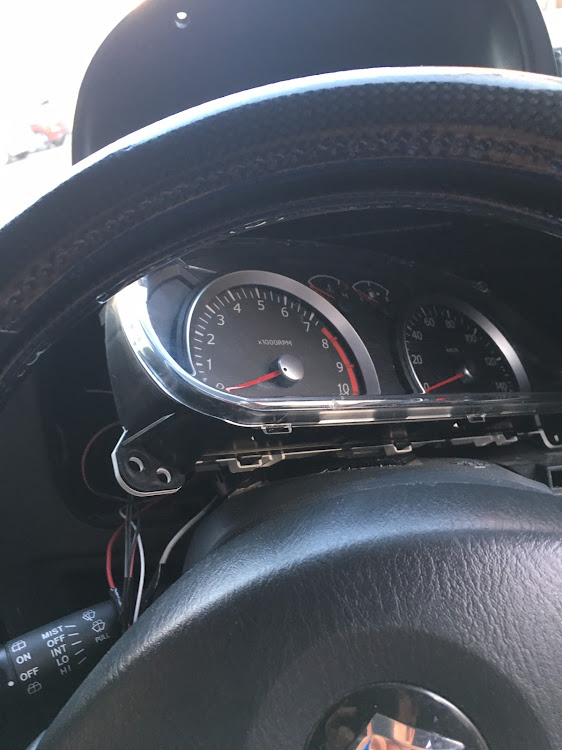

JB23の後期型MT車なんですけど、メーターを外すと22ピンと20ピンのコネクタが現れます。

22ピンの方の2番線の茶色い線がエンジン回転数を出力するものだということは、こないだディーラーから入手した配線図から予習済み^_^

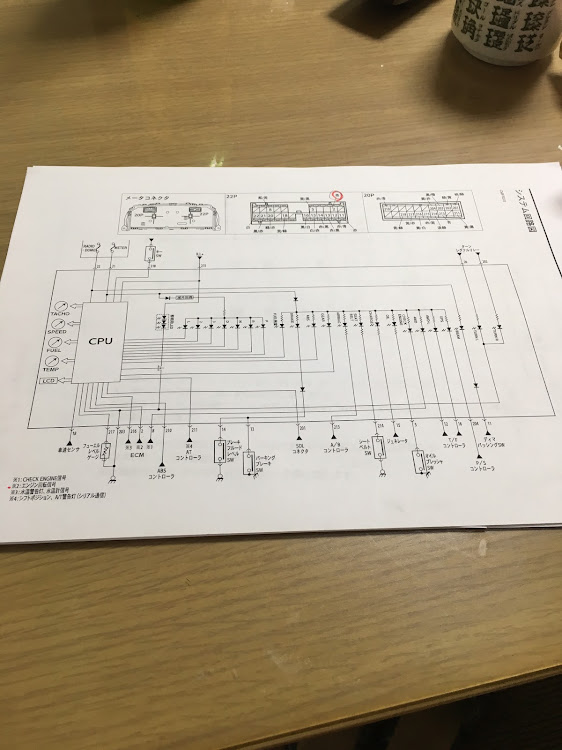

これがその予習した配線図。
他にも出来ることがありそう、、、
また眺めてみながら考えます^_^

ジムニー JB23WのジムニーJB23,タコメーター,オートゲージ,スピードメーター,ヨシムラデジタルマルチメーターに関するカスタム&メンテナンスの投稿画像3枚目

こいつをぶった切って、しばしギボシとたわむれます💦

ジムニー JB23WのジムニーJB23,タコメーター,オートゲージ,スピードメーター,ヨシムラデジタルマルチメーターに関するカスタム&メンテナンスの投稿画像4枚目

ACC電源、バッテリー電源、イルミ電源、アース線をそれぞれギボシで接続。

ジムニー JB23WのジムニーJB23,タコメーター,オートゲージ,スピードメーター,ヨシムラデジタルマルチメーターに関するカスタム&メンテナンスの投稿画像5枚目

メーターを元に戻して出来上がりです⤴︎⤴︎⤴︎

スピードメーターは何故かメーターを戻した後のテスト走行で直ってました^_^
おそらく前回メーターを外した時のコネクタの接点不良とかだったんすかね?

理由分からずのままは気持ち悪いですが、直ったんでとりあえず良しとして、様子を見ることにします😁

ジムニー JB23WのジムニーJB23,タコメーター,オートゲージ,スピードメーター,ヨシムラデジタルマルチメーターに関するカスタム&メンテナンスの投稿画像6枚目

今度、前に乗ってたバイクに付けてたヨシムラのデジタルマルチメーターをジムニーに付けてみようかと策略中😁

湯温計や電圧計などいろいろ表示してくれます。
バイクに乗ってた時も大活躍でした!

車にも付くもんなんかな❓
付けてる方、分かる方いらしたら教えてください^_^
