アトレーワゴンのインバーター・バッテリー直結・100V電源に関するカスタム事例

車内で家電や電ドラの充電をしたいので
BESTEK 正弦波 インバーターを取付ます

▷主要パーツ
・BESTEK 正弦波 インバーター
500W 赤 MRZ5010BU-RD
Amazonで7980円
・12V-24V 自動遮断器 - 40Ａ
Amazonで1080円
・Kiligen 自動車用リレー - 12V DC 120A
Amazonで1299円
・【5m切り売り】8SQケーブル
ヤフオクで1480円+送料880円

・右後部窓下辺りに純正シガーソケットがあり、
そこからリレーオン／オフ配線を取ることにする
①8SQケーブルを窓下の内張に穴を開け、通す
②アースの8SQケーブルをドアガイドレールを
留めているボルトに付けボディアースします
③リレーを作動させる為のコード(+/-)を
分岐させる

・シガーソケットから分岐させたケーブルと、
インバーターとバッテリーの間にリレーを配線します

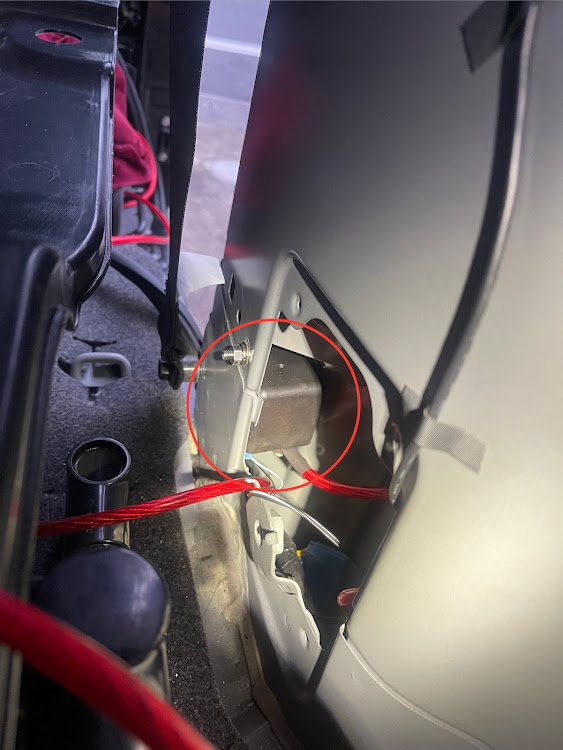

・シートベルトの巻き取り器が収まる穴の
横に写真の様にリレーを取り付けました
・写真撮り忘れましたが、スライドドア
のステップカーペットの下を配線します

・E/Gルームで写真の位置に穴を開け、
サビ止め材を塗布しゴムグロメットを
付けます

・ケーブルを通し自動遮断器→バッテリーの配線
・自動遮断器をゴリラテープで貼り付ける

・内張から出したケーブルをインバーターに取付
・インバーターを内張にネジで固定して完成！
取り敢えず電ドラ充電器とドライヤーを接続
して使ってみたが問題ありませんでした
