どうも皆さんおはようございます
人柱ゆうたです
本日は(自分だけが)お待ちかねの mazda3 BOSEスピーカー 配線解析を行いました!
暑いので朝っぱらですがw

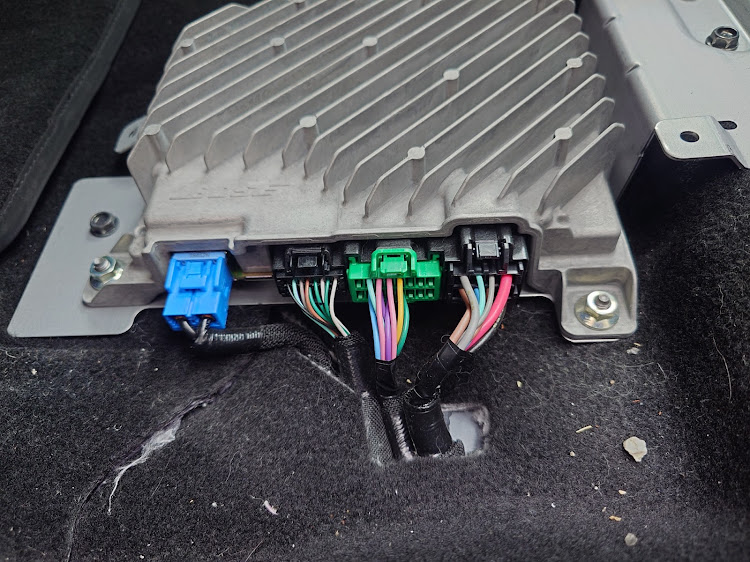

早速シートを外しアンプご開帳

MAZDA3のBOSE・DIY・オーディオカスタム・カーオーディオDIY・BOSEスピーカーに関するカスタム事例の投稿画像2枚目

ショップやディーラーがこぞって情報を載せないという汚いことをしてくるので一般人の自分は壊す覚悟で、使えなくなっても良いお古のスマホのイヤホンジャックからピンになるように加工した線を使用して予想のカプラーに差し込み音楽を流して物理的に確認しました!
まぁそもそもBOSEなしでもよかったのに買った中古についちゃってたもんだし最悪普通にシステム組み替えればいいやというノリでやっちゃいましたw

まだ新しいxperia1vの調子がすこぶる悪く録画してもカクカクになるわ音も途切れでなんならほぼ無音になるわで動画で証明したいのにできない(汗)かろうじて10本くらい撮ったなかの1本だけ数秒音有りで撮れたのでこんな感じでピンを刺して音を鳴らしてます。この動画は解析終わって解析の様子を撮るときに音量を上げるためにスマホの出力だと小さいのでDAPを繋いでますw

MAZDA3のBOSE・DIY・オーディオカスタム・カーオーディオDIY・BOSEスピーカーに関するカスタム事例の投稿画像4枚目

結果は実配線見たときに立てた予想がほぼ正解で
115AカプラーにSWとカウル&ツイーターが
115Bにはリアスピーカーが
115Cにはフロントドアとセンターとサテライトがいました!

サテライトに関してはセンターポイントモードLv2以上で雰囲気を出すためのスピーカーなのでLRの概念がなく両方鳴ったんでしょうね
極性はわざわざ純正と反対にするとも思えないのでLGとGYとGとPがそれぞれのスピーカーのプラス側になると思います、サテライトだけはうーんGじゃなくてYがプラスでしょうか?w配列的にw

MAZDA3のBOSE・DIY・オーディオカスタム・カーオーディオDIY・BOSEスピーカーに関するカスタム事例の投稿画像5枚目

解析に合わせてセンタースピーカーはセンターポイントモードオフのときに活躍しているのかを確認したところ
残念ながら全く振動していなかった(もちろんセンターポイントモードをオンにしたら震えてました)ことからセンターポイントオフにしてる人は変える必要ないですね。どこぞのショップでセンターも買えないと云々言ってましたがちゃんとオーナーにセンターポイントモードオンにしないと意味ないこと伝えてるんでしょうか?これでオフなのにセンターに数万のスピーカープラス工賃取ってたら詐欺ですねw

MAZDA3のBOSE・DIY・オーディオカスタム・カーオーディオDIY・BOSEスピーカーに関するカスタム事例の投稿画像6枚目

さてこれでインターネット上に上がっていなかったmazda3のBOSE配線が公開されカーオーディオをやり始めてくれる人が増えたら嬉しいですね
自分もこの解析結果を元にいじっていこうと思います!
まぁバッ直配線をしないといけないというクソだる作業がありますがw

てことでショップもディーラーも大嫌いだ!w
