どうも、福岡を拠点にクルマ弄りを楽しんでいるYasuです🙇 ハイエースやステラのカスタムを中心にDIYチューンしてます🚙 愛車①:トヨタハイエース200系1型2.5SGL 愛車②:スバルステラRN1A型 所属:MaNaKo Motors 皆さん仲良くしてください🙇

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像1枚目

ステラ大改造プロジェクト②

部品取りのステラカスタムに付いてきたオマケのサイバーナビを今回の大改造で自分のステラに付けることにしたので、取付前にメンテナンス🔧

carrozzeriaサイバーナビ AVIC-ZH77
2012年モデルのHDDナビなので、製造から10年も経ってる事を考えるとハードディスクは大丈夫なのか?って事で、取付る前にHDD交換することにした💡

某オークションで交換用の新品HDDに2021年版地図が入ったものが6000円で買えたのでそれに交換🔧

交換手順💡

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像2枚目

まず天板をマイナスドライバーで少しこじって開ける💡

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像3枚目

天板を開けるとドライブが出てくるので4本ネジを外してドライブをずらす😲

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像4枚目

ドライブの下にHDDが付いているので、マウンターを止めているネジを4本外す😃

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像5枚目

次はこのマウンターに付いているHDDを新しいHDDに交換🔧

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像6枚目

裏に4本ネジがあるので取り外し💡
ネジを外したら銅テープでHDDとマウンターを繋げてあるので剥がす💡

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像7枚目

新しいHDDに交換🔧

銅テープは持ってなかったので、アルミテープで代用した❇️意味があるのかはわからん(笑)

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像8枚目

あとは逆の手順で組付けて完成✨️

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像9枚目

そして、試運転✨️

このナビは車にまだ取付てないので、12vテスト用電源で起動させる💡

ちなみにこのテスト用電源はWiiのACアダプターを改造したもの😃

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像10枚目

何やらプログラムの更新が始まった😃

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像11枚目

プログラムも無事更新できて、

ステラのDIY・carrozzeriaサイバーナビ・HDDナビ修理・HDD交換・AVIC-ZH77に関するカスタム事例の投稿画像12枚目

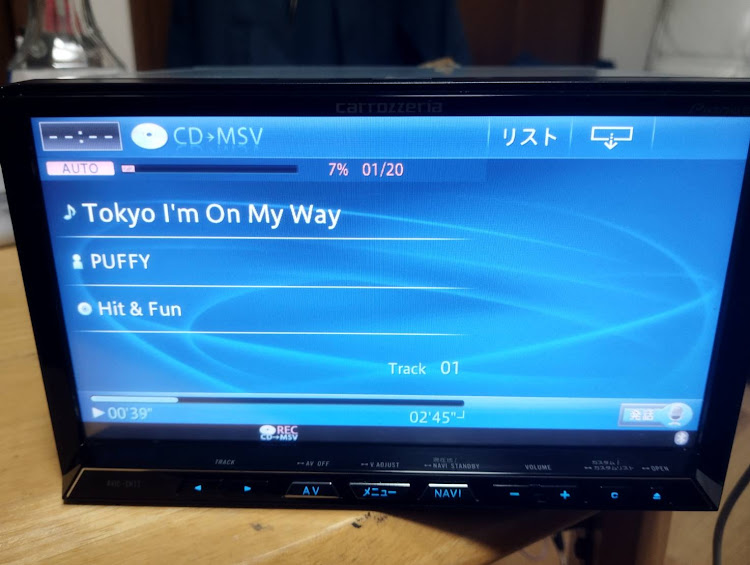

音楽録音も通常通り出来るのが確認出来たので試運転完了✨️

HDD交換は意外と簡単やった😃

HDD交換自分でやってみようという人は参考に👍
ただ、ナビは精密機器なのでくれぐれも慎重に😃
