2020年06月25日 16時14分

にょひのプロフィール画像
にょひトヨタ ノア ZWR80W

ノアハイブリッド後期 80中心にフォローさせていただいております。

の投稿画像1枚目

前回の投稿、半端なとこで投稿しちゃいました。

ハイマウントにLEDを仕込んでみました。
Yahoo!ショッピングの248円のやつです。

ハイマウントを外して、配線通すことだけケースをカッターで切りました。

ハイマウント内にテープを仕込むのですが、30cmのテープではながすぎ。
3個毎にきれるので、15LEDのうち6個おとしました。10cm位は切ったかな?

の投稿画像2枚目

電源はリアワイパーのカプラーに、特注のカプラーをとりつけてとります。

IG電源とアース、ワイパースイッチが強弱2つ、ウォッシャーの5極。

IG電源でLEDを光らせ、マイナスコントロールされてるワイパースイッチにアースしているので、ワイパースイッチでON-OFFできます。

の投稿画像3枚目

ヤフオクのハイマウントからの電源取り出しカプラーを出品してた方に特注でおねがいしました。

ハイマウントからはブレーキ信号をとり・・・

の投稿画像4枚目

ぶっちぃ号に取り付け損なったコンパクトリレーで、ブレーキ踏むと青LEDは消灯して赤のみに。
離すと青LED点灯。

試作段階なので、配線ぐちゃぐちゃです。

の投稿画像5枚目

ワイパースイッチ弱ONで青色点灯
イルミついてますが、常時電源なのでイルミ消灯でも点きます

別な1色仕込んで、ワイパー強にすると緑になるとかもいいかも?

の投稿画像6枚目

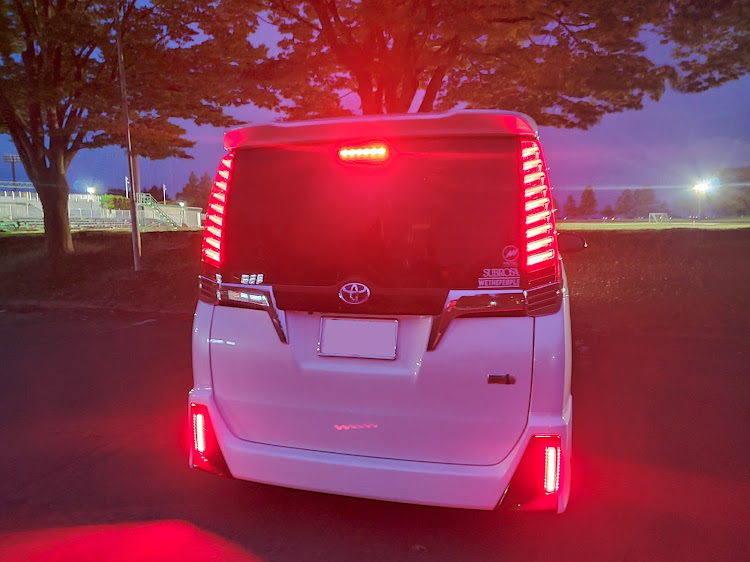

ブレーキで青LEDは消灯して、ノーマルのハイマウントの赤のみ点灯です。

の投稿画像7枚目

昼間でも視認できる感じに仕上がりました。

満足♪
