皆さん、こんばんは😊

昨日の日曜日に製作しました♪

自作FC3S用強化セルモーターです🤩

いろいろと思考錯誤してやっと完成しました👍😁

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像2枚目

じゃーん❗️

こちらが、今回の材料に購入したセルです♪

何と、RX-8の後期⁈用です😅

ヤフオクで見てたらなんかFCに似てるな〜って😁

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像3枚目

この、ラベルに
『N3H1 A』のAが付いているのが強化されたものらしい😃

ちなみに、N3H1 → 1.4kw SE3P前期

     N3H1 A→2.0kw SE3P後期

これだけでも、かなり違いますね👍

え〜っと、FC3Sは1.2kwだそうです💦グハッ

まずは、動作確認❗️

問題なく動きます👍😁👌よし!

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像5枚目

こちらは、以前に分解掃除してリビルトっぽく仕上げたFCの純正セルモーターです♪😁

リビルトではありません😅

こいつも念の為に動作確認❗️

オケ👌😁アタリマエ!

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像7枚目

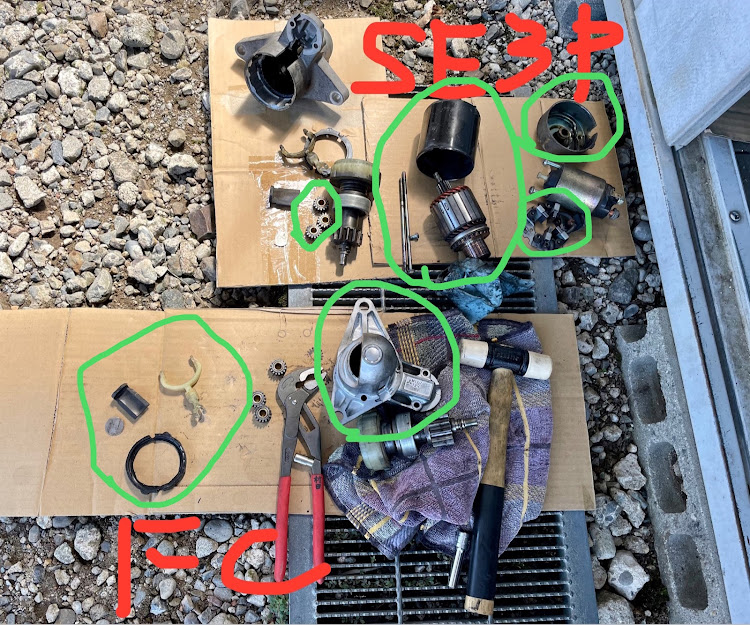

いきなりですが💦

どちらもバラします😎

大まかですが、
🟢緑で○をしてある方を使いました♪

基本的にギアケースはFC(下)を、モーターはSE3P(上)のを使いました♪

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像8枚目

ローターの比較です♪

ぜんぜん大きさが違いますね😁

先端のピニオンAも一回り大きいです👍

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像9枚目

続いて、遊星歯車です⚙️!

シャフトから違いました💦

んでも、何とかならんかと❓🤔

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像10枚目

とりあえず、シャフトからオーバーランニングクラッチを外します😅

ちょっとテクが要りますが💦

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像11枚目

FCのオーバーランニングクラッチとSE3PのシャフトとピニオンB,Cを使用することにしました😁

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像12枚目

ブラシもSE3Pのが残量が多いので、こちらを使用します👍

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像13枚目

FCのギアケースに、FCのオーバーランニングスイッチ➕SE3Pシャフト➕ピニオンB、Cの順に組んで行きます😅

もちろんグリス塗って👌

あっ💦ローターが入る穴にパチンコ玉が1個入りますので、お忘れなく😅

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像14枚目

そうそう、ブラシを縮める時はペットボトルのキャップがちょうど良かったのです👌😆

あとから思ったのですが、キャップの裏表が画像と逆の方がいいです♪

組んだことある人しかわからないけど😅

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像15枚目

SE3Pのローターとマグネットを組み付けて、ブラシをスライドさせる様にローターにセットします👌😁

マグネットスイッチはB端子とモーター端子が逆でしたので、FCのを使用しました♪

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像16枚目

はい、

FC3S強化セルモーターの完成です♪
🤩イェーイ

これを忘れてはいけません💦

必ず動作確認を❗️

お〜元気よか👍😆

こちらがFCのノーマルの始動です😅

○っ○さんだったかな⁈

おじいさんみたいなって言ってたの😆

こちらが、強化セルモーターです💪😃

秒でエンジンが掛かりますね👍👍👍😁

高級車みたいなセル音🎵😆

RX-7のDIY・自作強化セルモーター!・FC3S➕SE3P・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像20枚目

オマケ

何だ?ちみは⁈🤣

こういちさ○向けですが💦

以上、長々とお付き合いして頂きまして

ありがとうございました🙇‍♂️
