はじめましてerekitom という中年のおっさんです😅最近まで車に興味も無かったのにヴェルファイアに出逢ってしまい弄りまくっています😆こちらのサイトは不慣れなので皆さん宜しくお願いいたしますm(._.)m

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像1枚目

20ヴェルファイア ヘッドライト加工13

上段インナーにLラインカバーを被せる。

皆さんご機嫌よう☺️

前回までで上段インナーのレクサスラインモドキの作成とそれを光らせる為にLEDテープを仕込みました。
今回はそのレクサスラインモドキをインナーに被せ固定します🎵

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像2枚目

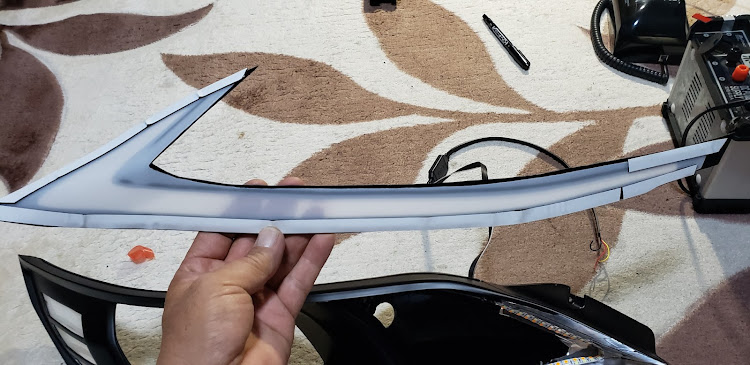

まず軽く脱脂したレクサスラインモドキの
裏面のインナーに接する部分に幅10mmと5mmの両面テープを貼り付けます。
アクリルがLEDテープの光を通す部分にはみ出さないよう気を付けて5mnと10mmを上手く使いわけて貼り付けます。
両面テープがはみ出したりクラフトシートの境目から見えても目立たないように黒いブチル製のものを使用しました。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像3枚目

そうしましたらインナーの方も両面テープが接する部分を脱脂してから、レクサスラインモドキに貼り付けた両面テープをドライヤーで少し温めてから剥離紙を端の方だけ少し剥がします。
そしてレクサスラインモドキをインナーにあてがい、剥離紙を少しずつ引き抜きながら
貼り付けていきます

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像4枚目

これでひとまず取り付けることは出来ましたが、実際に装着して点灯させた状態のヘッドライト内は高温になるので両面テープだけでは剥がれてくる心配もあるので

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像5枚目

Low側のレクサスラインモドキと同様にこちらの虫ピンで何ヵ所か固定します。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像6枚目

1.5mmの鉄工キリでレクサスラインモドキと
インナーを貫通して

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像7枚目

その穴に表側から虫ピンを差し込んで

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像8枚目

裏側に出た虫ピンを
ラジオペンチ等で折り曲げて

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像9枚目

アルミテープで曲げたものが動かないように固定します。
虫ピンの頭はクロームメッキなので黒いマジックで塗りつぶして目立たないようにします。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像10枚目

そしてただレクサスラインモドキを被せるだけでは上からや横から見るとLEDテープや
アルミテープがもろに見えてしまうので
レクサスラインモドキの裏側が見えてしまう部分にはクラフトシートを被せます。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像11枚目

どういうことかと言うとこのヘタクソな図解の通りです。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像12枚目

ですから、これは本当に大変な作業なのですがレクサスラインモドキのカーブとインナーの形状に合わせてクラフトシートを切り抜いて両面テープと虫ピンを併用してレクサスラインモドキの裏に蓋をしていきます。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像13枚目

また🍊で印をした部分はどうしても
クラフトシート同士の隙間やインナーとクラフトシートの間のわずかな隙間から光が漏れるので詰め物をしました。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像14枚目

シリコンコーキングで詰めると
乾いてから光沢が出て目立つので
今回はインナーとクラフトシートが黒のつや消しなので、こちらのボンドを光漏れ防止のシール剤として使用しました。
乾くとつや消しになります。

ヴェルファイアのDIY加工ヘッドライト・Hi側のレクサスラインモドキ作成・LEDテープ隠しと光漏れ防止に関するカスタム事例の投稿画像15枚目

これで一通りレクサスラインモドキの加工&取り付けは終わったので
実際にレンズに戻してクリアランスを確認します。
当たる部分があったら削る等の処置を施します。
取り敢えず無事に収まりました✌️

段々それらしくなって来ましたね😃⤴️

今回はここまでです🤗

ありがとうございましたm(._.)m
