2024年07月15日 08時34分

雄太のプロフィール画像
雄太マツダ MAZDA3 BP8P

InstagramID re.mazda3.ky 27歳mazda3をカーオーディオをしながら写真撮っています! カーオーディオ構成(2024 10月時点) DAP iBasso DX240 DSP Zapco HDSP-Z16V AD-8A ESS9038PRO換装 アンプ carrozzeria PRS-A900&PRS-D800 Tw BRAX MatrixML-1 Mid H ML-3 Mid B mazda3BOSEカウルウーファー SW HelixP12W

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像1枚目

朝っぱらから気になって配線色確認
夜中に立てた予想とはまぁ全然違いました

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像2枚目

まずセンタースピーカーが紫とこれはピンク?BR?
もともとSpiderX'masさんの投稿に115Cにセンタースピーカー信号がいるという記載はあったので115Cのどれかと考えるとピンク紫かな?

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像3枚目

続いて右カウル これがLG-SBでした

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像4枚目

左カウル、これがGY-BRでした
ということは標準オーディオでカウルウーファーは線が直接入ってることを考えると
115Aの1C〜1Fがカウルウーファーの信号かな

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像5枚目

ここからがわけわからんの始まりで
何故か左ツイーターはLG-SB
あれ?どゆこと?

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像6枚目

そんで右ツイーターがGY-BR

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像7枚目

左サテライトがY-G

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像8枚目

右サテライトもY-G…は?

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像9枚目

サブウーファーがGY-BRだけど思ってたより細い…

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像10枚目

リアスピーカーはグリルだけ取れんかなと粘ったけどなんか取れなさそう…?

マジマツダさん情報開示してよ…わからんて…

もう純正線フルシカトでアクセラからDSPとアンプさっさと移動して配線引きなおしたほうが良いかな…

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像11枚目

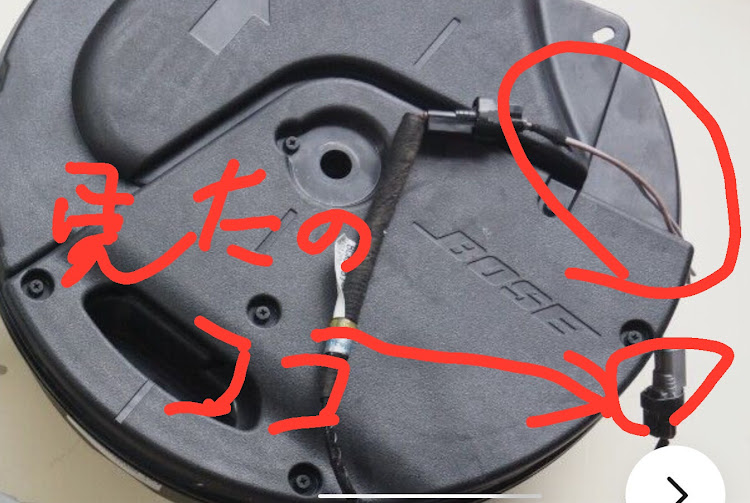

追記 eBayのページにboseスピーカーの販売をしてるところがありその画像からサブウーファーに行ってる線のさらに先を見ると結構太めの線が入ってるっぽい?ということはギリギリまで太い線で行ってて幅の関係か線の太さを落としてる?

MAZDA3のDIY・情報提供求む。・オーディオ・オーディオカスタム・BOSEに関するカスタム事例の投稿画像12枚目

標準オーディオの配線を見てツイーターはどこかで左右色反転、フロント、リアのドアスピーカーはL側だけ色変がおきない事を考えて落とし込むとこうなるけど
サテライトのカプラーが左右違うところにあるなんてことあり得る?

もう壊すつもりでシステムと電源以外のところにイヤホンアンプでも繋いで小音量で音を流してみるしか無いか?

配線の数的にアンプへの入力は少ないチャンネルもしくは横の太い線からデジタルで入力してると思うんだが
