今日仕事の休み時間の合間にとある物を見つけました...!(赤丸部)
あれ?もしかしてT20の+...ブレーキの線に繋げればトランクもブレーキランプになるんじゃね?と思いました!

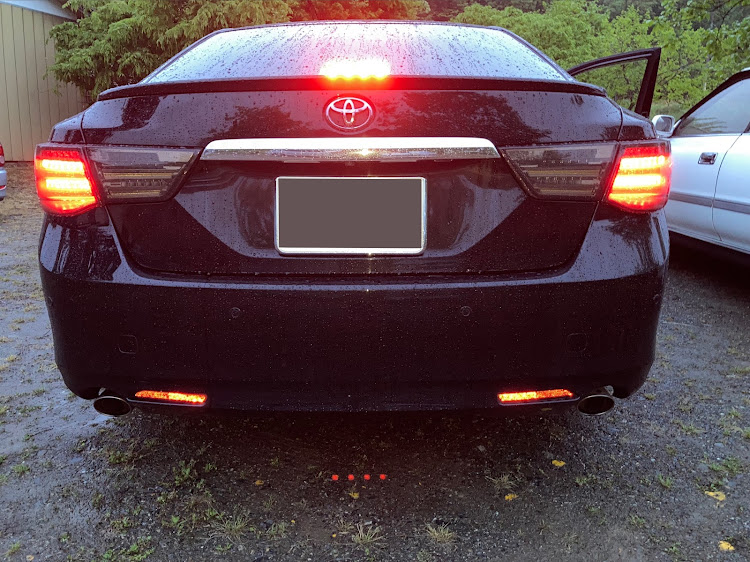

現状ブレーキを踏むとこんな感じです
バックギアに入れるとトランクのブレーキっぽい所にバックフォグが付きます
バックフォグとしてでも、このままだと車検とおりません! なので、ブレーキに出来ないか考えてました
とりあえず内張りを外して行きます
トランクのカバーは12このピンで止まってます
(写真は以前ピンをなくしたため11個です)
豚っ鼻みたいなピンは引っ張れば抜けます!
こちらは右側ですが、実際外したのは左側です!
赤丸部ピンは真ん中を押し込めば外れます!
左外側の内張りは豚っ鼻2つで止まってます
左トランク側テールは今こんな感じです!
左外側の配線の赤がブレーキ線でした!
念の為テスターでブレーキ踏んだ時にひかる線を探して下さい!
社外テールから伸びてる赤線です
今回使ったのがこちら! エーモンの線とエレクトロタップ、電工ペンチ、ギボシです
T20に繋がってる黄線が+だったので、エレクトロタップで配線をかしめました
ここから左外側テールまで線を伸ばすんですが、本当はコルゲートチューブで保護しますが、在庫が無いためビニテで仮保護しました
左側は純正で線みたいのがあるので、それに固定しました
線はなるべくたわませましょう!
(遊びがないと切れてしまうので)
鉄板の裏を通して横に線を這わせます
そして、左外テールへ到着!赤線にカシめます
アースですが、また撮り忘れました💦すみません
写真(黄緑)のT10をそのまま利用し、プラス側は絶縁して、マイナスはギボシで線を延長してエレクトロタップでカシメました
すると、トランクにもブレーキランプが!!
やったぁ!
