2022年04月03日 18時46分

みなりゅうのプロフィール画像
みなりゅうマツダ CX-8 KG2P

R7.5.11愛車CX-8からCX-60へと乗り換えました。 人生初のFR車AWDです。 宜しくお願いします。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像1枚目

悩みに悩んだ挙げ句、やっぱり我慢出来なかった!
リアゲートガーニッシュの一文字LEDイルミネーション施工💥
先人達のやり方や使った商品を散々研究し、やっとこさ施工に漕ぎ着けました!

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像2枚目

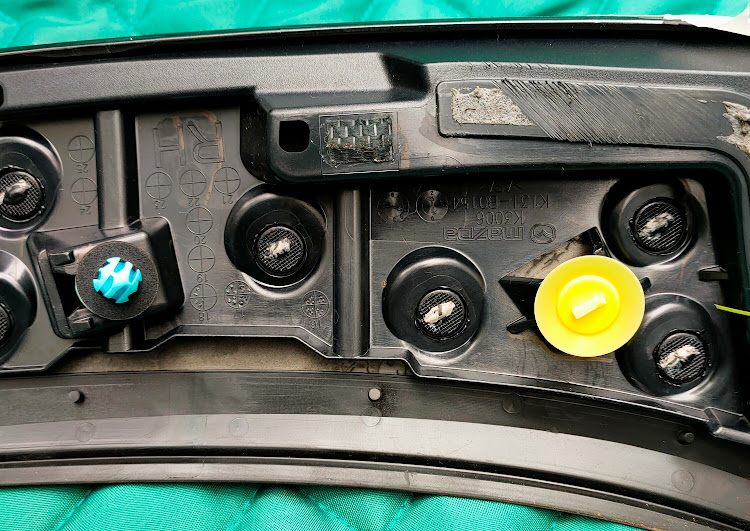

先人達の言うとおり、この黄色いクリップは秒殺で割れました、、、😭

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像3枚目

こっちも破損、、、

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像4枚目

灰色クリップまで1個破損、、、😫
どれもモノタロウで事前に買っておいたから無問題👍

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像5枚目

先人たちの教えとおり、この黒色ラバーは容赦なくむしり取り❗

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像6枚目

この部分の黒色スポンジみたいなやつも容赦なくむしり取り、、、

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像7枚目

リアゲートガーニッシュの固定に使われているクリップ穴は潰したくなかったので、思い切ってドリルで車体に穴を開け、錆止めのタッチペンを塗り塗り&断線防止のグロメットを挿入👍

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像8枚目

左側のスモール配線にかませたブレーキランプ四灯化キットから電源を取るため、配線のための穴はこの辺に。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像9枚目

LEDテープの付け替え等も考慮して、この位置で防水ギボシで接続。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像10枚目

車内への防水のため、配線のグロメット部分はブチルゴムで防水化。
ちなみに、写真に写ってるLEDはまだ取り付け前の状態。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像11枚目

このとき使ったLEDテープです。
この商品はシリコン一体型の側面発光で価格は2000円弱。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像12枚目

幅12mm
厚さ3mm
と非常にコンパクトなサイズなのに、LEDの個数も多く、ツブツブ感はあまりないと定評の商品でした。
なお、側面発光のため、図ですと3mmと記載された側が発光。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像13枚目

ガーニッシュ取付前の発光テスト。
このとき悩んだのが
①発光面を後方に向ける
②発光面を下方に向ける
のどちらにするか。
当初、当然①と考えていましたが、LEDの幅が12mmですとガーニッシュを取り付けた時に挟み込む形となり、発光部分が若干外に飛び出します。
光量を優先するなら断然①ですが、ライトオフの状態ですと、シリコン部分が丸見えでLEDを仕込んでいるのは一目瞭然です。
逆に②ですと、ガーニッシュ内に完全に収まりますので、ライトオフ時はLEDを仕込んでいるのは全く分からないと思います。が、側面発光なので間接照明的な感じとなり、光量は落ちると考えられます。
私は悩んだ挙げ句、一先ず①の方法で取り付けました。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像14枚目

完成写真の点灯時です。
発光部分がガーニッシュに挟まり、光量は抜群です!
左右の純正テールランプよりも明るいです。
純正テールランプと光量を統一したい方は光量調整キットが必要と思われます。
近くで見ると若干ツブツブ感があるように見えますが、離れて見ると気にならない程度です。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像15枚目

離れて後方正面。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像16枚目

右後方。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像17枚目

左後方。
テールランプと一文字に繋がってカッコいいです。
しかし、光量が強すぎてダースベイダーのライトセイバーのような感じさえします 苦笑
私は、LEDの接続にエーモンのスイッチをかませたので、車検やD入庫時はそれで対応しようかと考えていました。
しかし、ふと不安を感じました。
ライトオフには出来るものの、明らかにLEDを仕込んでいることが外観から分かるのに車検やDが対応してくれるか否か、、、
そこで、再度LEDの施工をやり直すことを決心したのです!

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像18枚目

そこで購入したのが、皆様から定評があるチキチキのLEDテープです。
このLED、なんと幅6mmと超薄く、しかもLEDの個数も多く、完全防水という優れもの。
その分、お値段が前述のLEDの3倍で6000円弱。
シャア専用ザクばりの一品です。
但し、いくら優れものとは言ってもシリコンチューブがないとやはりツブツブ感は出てしまうので、同じチキチキのシリコンチューブを購入。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像19枚目

それがこちら。
同じ販売元であるため、6mmLEDがスッポリ収まるサイズ感も素晴らしい。
色はクリアとオフホワイトがありますが、ツブツブ感を抑える目的なら宮迫!否!オフホワイトを選ぶべし!
なお、エンドキャップは見つからなかったため、私は一応透明の伸縮チューブとバス用防水剤で防水加工を施しました。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像20枚目

そして完成したライトオフ時。
どうですか?
これならLEDを仕込んでいるのは全くわかりませんよね!

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像21枚目

LED点灯時。
ガーニッシュの隙間から一文字レッドラインが光る様子が、まるで純正のようでとても気に入りました!
なお、先人の知恵を借りて、光量を稼ぐためにガーニッシュ内部にアルミテープを貼り、LEDシリコンチューブを挟み込むようにしています。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像22枚目

夜間に撮影。
前回の施工と異なり
純正テールランプの光量変わらない光量
ツブツブ感ゼロ
外観からLEDの存在は皆無
この三拍子が揃い、惚れ惚れする美しさとなりました😍

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像23枚目

右後方。

CX-8のリアガーニッシュLED化・一文字テールランプ・美しいに関するカスタム事例の投稿画像24枚目

左後方。
テールランプの一直線が素晴らしいです。
遅ばせながらの施工となりましたが、非常に満足できるものとなりました!
これなら車検やDも大丈夫でしょう!
大丈夫なはず!
大丈夫と信じてる🤣
長々と失礼しました。
施工を悩んでいる方の背中を押せたなら幸いです😆
