2023年03月05日 13時15分

666のプロフィール画像
666マツダ RX-7 FD3S 後期

MT車はロータリー一筋!SA、FC、FDと。 ロータリー好きのRX-7大好きでHYDE大好きでラルク好きです( ◠‿◠ )宜しくお願いします🙇‍♂️ 前はSA黒13Bサイド+TD05ツイン、FC赤サイド+TD07Sに乗ってました。SA黒13BブリッジNA、FC黒クロスポートキャブターボも所有してました。が、事故をきっかけにしばらくミッション車から離れててまた再びロータリー乗りになりました😆現在はEGノーマル+TO4S車検対応仕様で楽しんでます。皆さん、宜しくお願いします。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像1枚目

誰かすみませんがFD3Sのスリークライトの4灯化の仕方を教えてください🙏
雨宮スリークライト装着の方お願いします。

最新ならこれがいいよ!とか、そう付いてるならこんなのを買えば出来ますよとか。画像を見てアドバイスください🙇‍♂️
これでもロービームはHID化してあるんですが。皆さんのを見るとハイビーム時にロービームも点灯していて明るそうで裏山です。車検時には4灯化は戻さないとダメなのかも知れませんがそれでもいいです。

それかいっその事ハイビームよりロービームを普段は使うから明るくしたいのでロービームの4灯化とか誰かしてたりしますか?車検時は戻すでもいいですから。

現状のスモールライト時はこうです。

以下にロービーム、ハイビーム、現在の状態を続きます。

色々な人の投稿を見ましたがやっぱわかりません。配線を工夫しないと出来ないのか?今は電球だけ交換して簡単に出来るとか色々あってそれがスリークライトに応用出来るのか?
ノーマルの状態がどうなってたかわからないので、現状ロービームのみHID化してある状態からの4灯化なので自分ではサッパリです。

テスターとか必要なら買います。

宜しくお願いします🙇‍♂️

わかる方、この投稿に気づいて〜〜😞

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像2枚目

ロービーム時はこうです。一応〜HIDに換えてあるから明るい方です。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像3枚目

ハイビーム時です。多分ハロゲンのままだから黄色味の色目です。これも交換してもいいですからハロゲンのままでも明るく出来るランプあるならどれがお勧めか教えてください。
基本は皆さんのようにこの時に4灯化してハイロー同時点灯させたいです。

アドバイスください🙇‍♂️
宜しくお願いします。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像4枚目

現状はこうなってます。PIAAのPH75とPH82と言う古いタイプの組み合わせのHIDにロービームはしてあります。
ロービームの下側に12V 55W H11とシールが貼ってあるのでバルブもH11タイプと思います。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像5枚目

電球💡タイプはこんなのが付いてます。
今から電球の詳しい品名とか形状を把握する為にライトをバラします。おんぶに抱っこでは申し訳ないのでそこは確認します。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像6枚目

外しました。ハイビーム側は電球だけ外せました。

が、
ロービーム側は電球だけは外せない感じで繋がってるソケット側を外しました。
ロービーム側は電球だけ交換出来無いタイプって他と交換出来るんでしょか?😦

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像7枚目

ハイビーム側には12V 55W H7Uってのが現在は付いてました。雨宮スリークライトの標準タイプですかね?
球だけ交換出来そうです。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像8枚目

ロービームの電球💡はこんな感じです。
ソケットのタイプがわかりません😵これは何タイプですか?
これは換えるにしてもPIAAのニュータイプでも互換性あるヤツにしか交換出来ないってヤツですか?😦
ハイビームはH7タイプだから色々他のメーカーも使えるのに。
PIAAはPIAAだけって事ですか?😵

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像9枚目

取り外したら切った部分とか色々錆びてるのわかったから錆止め塗料も塗らないとダメですね。

ハイビームにした時にロービームが消えないようにどうやればいいのか頭かかえてます。
みんカラでも聞いてみるかな😞
明日、PIAAにも電話します😔

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像10枚目

ロービーム側です。H11タイプのバルブのようです。雨宮スリークライトもH11のようなので、現状はロービームH11タイプバルブ、ハイビームH7タイプバルブとわかりました。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像11枚目

一応〜純正のH4ハーネスコネクタ雌側もメクラ処理してあったので生きてると思います。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像12枚目

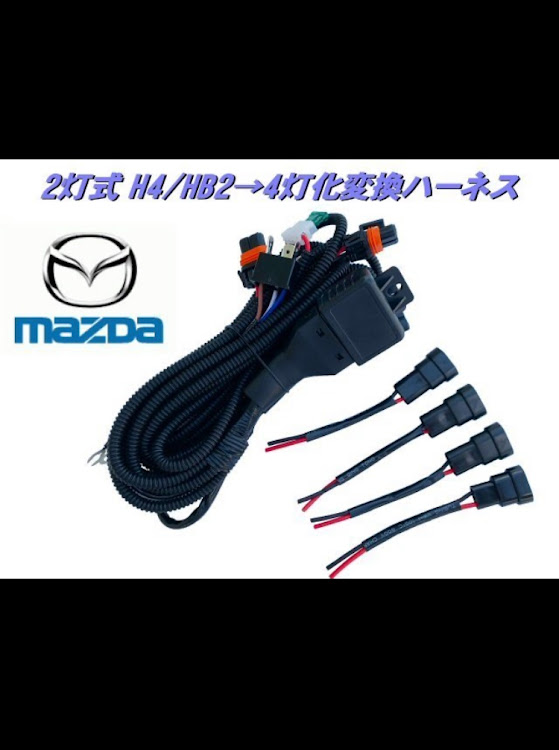

これを購入

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像13枚目

この配線図に従って繋ぐ。電源は直接バッテリーのプラスとマイナスから。
変換ハーネスのT4はバッテリーに近い左のヘッドライトの純正のカプラーソケットT4に繋ぐ。バッテリーから遠い右のヘッドライト側のT4ソケットはメクラで。

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像14枚目

ロービーム配線は現在付いてるHID用のイグナイターからバラストを通った先のバッテリーに繋がる部分に配線図のヘッドライトのロービームの位置の部分に繋げる

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像15枚目

ハイビームは直結で大丈夫なのでここのハイビームバルブの配線キボシ端子を外して配線図のヘッドライトのハイビームの位置に繋げる

RX-7のFD3S・スリークライト・RX-7・4灯化・教えてくださいに関するカスタム事例の投稿画像16枚目
