SLのドアロックポンプリペア修理・トランクロック・クロージングアシスト・誤診・アクチュエーターに関するカスタム事例

■■この修理は私の誤診でした■■
■■訂正は投稿末に御座います■■
昨年10月にヤナセに入庫した際ドアロックポンプの交換を勧められました　見積額に目が飛び出てしまい元にもどすのに苦労しましたが　特別不具合もなく2-3ヶ月が過ぎました

ですがお決まりの症状　トランクリッド引き込まず　メインバッテリーマイナスターミナルOFF ONでしばらくは復旧　に至りました

ガマンして手動で閉めるか　リビルドやOEMを探しユニット交換も検討しましたが　予てから当たりを付けていたリペアに決定 実行

作業開始
ウレタン(？)を外し

オイルポンプ固定トーミリ4つ外すと　その下から

ウレタンに包まれたドアロックエアポンプ(ニューマチックポンプ)出現

エアチューブを刺し戻す場所を間違えぬ様番号を振る　工具無し指で外せる

2308000048 おふらんす製

チューブ留め(灰色部品2ｹ)は似ているが品番が違う

マイナスドライバーを穴上から差し込み外す
摘出完了

■■上記不具合■■

■■現品修理可能との事なので■■

■■詳細ご案内■■

ヤフオク落札経験の有る方は飛ばして下さいね

■■ヤフオクで¥35000- 同額で出品者比較■■

■■新品販売ではなく修理ですので高評価率が少し下がっても推定落札件数4倍のキャリアを優先しました■■

早速問い合わせ　1/4の朝というのに3分で回答　感じが良い

翌1/5　11:33ヤマトで同県内から発送

契約割引金額　¥770-也

ポンプ修理期間中

バリオルーフは不動ですが通常走行は可能　メカキーでドアを開ける事に成るので

鍵穴カバー再タッチペン　アルマンダインレッド＆クリア

■■先方から1/7 11:13返送　早い!!■■

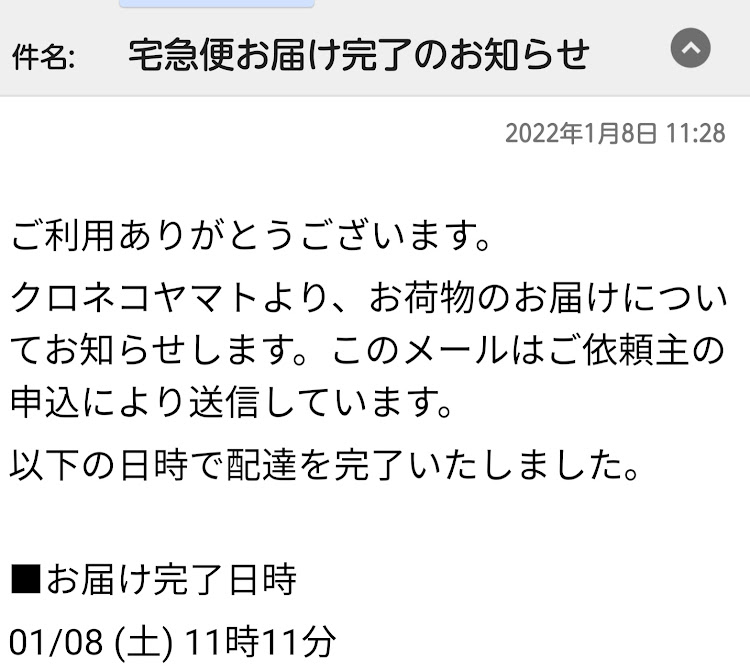

■■1/8 11:11着 (流行の置き配)■■

現品リペアとの事でしたがあまりに早いので完成済みリペア品と差し替えかと思いましたが(悪い事だとは思っていません)　こっそり印を付けておいた私の送った物でした

組戻し

エアチューブと電源コネクタ接続で

ドアロック　トランククローザー作動確認

オイルポンプ増し締め前にバリオルーフ作動確認
今まで聞いた事の無い大きな作動音でビックリ!!　作業中にオイルポンプぶっ壊したか!?　と思いましたが

このウレタンが高性能防音材でした

修理内容問い合わせたところ

ポンプトルク調整でしたとお返事
ポンプに関してずぶの素人ですので私には何も分かりませんが

今回の故障まで¥134079相当の部品(純正新品国内発送)が20年保った訳ですから修理代¥35920は5年5ヶ月以上保てば合格という計算でしょうか

■■私の誤診■■
トランクリッドを引き込まない理由はドアロックポンプの不具合ではなく　トランクロック　(アクチュエーター　クロージングアシスト)側だったと考えます　3月にはトランクロック交換し確認投稿しようと思います　トランクロックは2015年にユニット交換済みでしたし　ヤナセから早めのドアロックポンプ交換の助言も有ったので診断機も当てずに20年間未交換のドアロックポンプ不具合と判断してしまいました　今回投稿文作成中　同症状再発し　ネット検索した結果
バッテリーマイナスターミナルOFF ONでしばらくは復旧
はトランクロック不具合　

バッテリーマイナスターミナルOFF ONでも不動はドアロックポンプ不具合
との事でした　思い込みは大変危険ですね　反省　診断機当てます

お粗末様でした　ドロン(-人-)

本文長いのでオマケ1点だけ

大昔使っていたカロッツェリアヘッドユニットを自室で使っています　特別用意したものは12V ACアダプタだけ　スピーカーはクルマ用ではなく部屋用5.1chで余っていた物を4つ
チューナーCDふる～いMDに対応
画面はデモです　就寝前やアンニュイな休日のBGM程度には低音ゼロですが4chで鳴ります

ベンツ W220 W215 R230 ドアロックポンプ 修理 リペア ニューマチックポンプ
2208000248 2208000348 2208000448
2208000548 2208000648 2208000748
2208000848 2208001048 2208001148
2208001248 2308000048 2308000448
2308000548 2308000648

ググるとなぜかダイアフラムポンプがヒットします

メルセデスのニューマチックポンプです

構造図解
