2024年07月27日 21時26分

たるぼのプロフィール画像
たるぼホンダ Nボックスカスタム JF3

コツコツいじって行きますので、皆さんよろしくお願いします! いいね👍🏼コメント💬フォロー+👤よろしくお願いします(*・ω・)*_ _)ペコリ 2019/07/28納車✨

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像1枚目

DIY第66弾
助手席のウインドウガラスを交換しました🪟
以前フィルムを剥がす時にカッター傷が入ってしまい、次のフィルムを貼るため中古ですがキレイめなものを入手しました😊

写真多めになってます。
もし同じ作業される方の参考になればと思ってます😌

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像2枚目

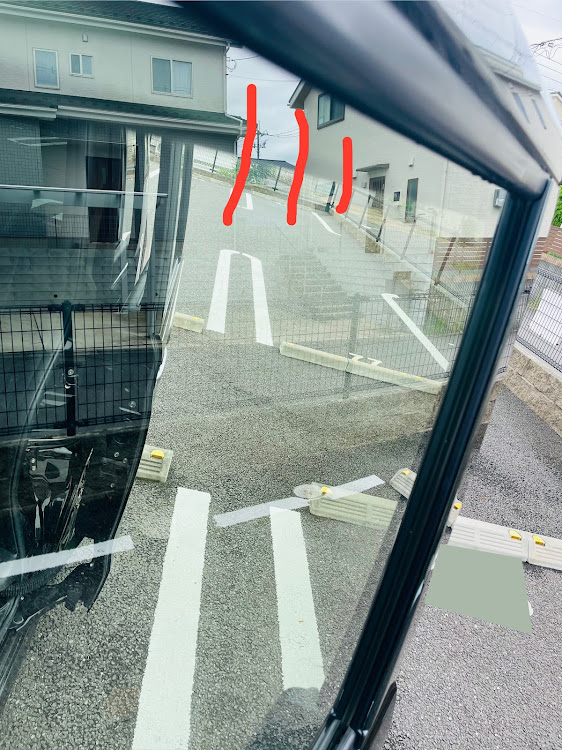

赤線のようにガラスの上の方に何本か傷が入ってました😅

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像3枚目

内張りを外して内側のモール?を外します。
上に引っ張ると外れます

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像4枚目

外側も同様にモールを外しますが、ピラーを固定しているビスが内側にあるので外しておきます🪛

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像5枚目

分かりにくいですが、ビスを外したことによって、ピラーの下側を浮かせることが出来ます。
モールの外し方は内側と同じように上に引っ張るだけです。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像6枚目

角度を変えて📸
こんな感じで少しずつ浮かせていきます

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像7枚目

外側のモールは写真のようにツメに引っかかっている場所が何ヶ所かあるのでちょっとずつ外しました。
力を入れすぎるとモールが切れてしまうかもしれません。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像8枚目

外側のモールが外れたところです。
ツメがあったところに跡が付いてます。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像9枚目

ドア内側のミラー付近の写真ですが、この窪みからガラスを外すものと思っていてしばらく苦戦してました😖՞ ՞
ここではなく、外側から外すんですね
(´・ω・`)

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像10枚目

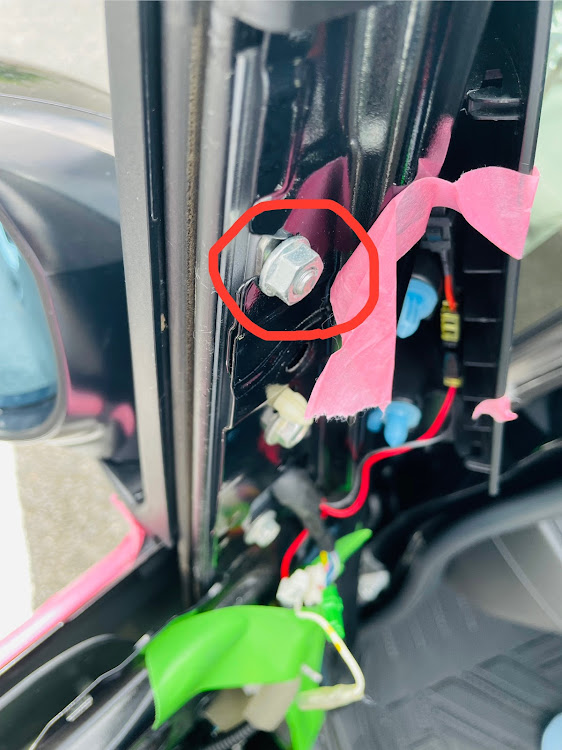

ガラスのレールを外す必要があるので、赤丸のナットを外します。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像11枚目

ナットを外したところです。
レールにボルトが付いてます。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像12枚目

レールを固定している2個目のボルトがここにあります。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像13枚目

レールを固定している3個目のボルトがここにあります。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像14枚目

ボルトは10ミリでした。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像15枚目

レールが固定されているところ

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像16枚目

3箇所外したら、レール上側をずらすことが出来ます。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像17枚目

レール上側が出てきたところです。

みどりの養生テープは透明のビニールを貼り付けているブチルが余計なところにつかないようにカバーする役目をしてます。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像18枚目

レールはレインモールが間に挟まっているので、このレインモールを上にスライドして外します。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像19枚目

レインモールは全部取り外してしまいます。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像20枚目

レインモールを外した後の、レールはこんな感じ。
コの字になっている所にレインモールが入ります。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像21枚目

レールはドアから取り出すことが出来ないので、ドアの中に入れておきます。
レールを止めていた下2箇所のボルトステーとドア内側のフレームを上手くかわして結構奥まで移動させます。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像22枚目

スピーカーも外して、レールを90度回した状態です

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像23枚目

ガラスの位置にあったレールをここまで移動させました。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像24枚目

ドアミラーを外すと、ガラスを抜き取るためのスペースがあります。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像25枚目

ガラスを外すため、ウインドウスイッチでガラスを固定しているボルトが外せる位置に移動させ、ボルトを2箇所外します。

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像26枚目

あとはミラーを外して出来たスペースからガラスを抜き取ります。
1人で作業してたので、ガラスが落ちないように上から養生テープで支えておきました😅

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像27枚目

抜き取りスペースのアップ写真です。
サイズがギリギリかと思ってましたが、意外と余裕がありました笑

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像28枚目

無事取り外しに成功✌️
あとは逆の手順で新しいガラスを入れるだけです✨

Nボックスカスタムのいいね!&コメントありがとうございます!・DIY・ウインドウガラス交換に関するカスタム事例の投稿画像29枚目

ガラスを入れて、レインモールを戻す際、CRE5-56で滑りやすくしないと戻し辛かったです😖՞ ՞

慎重にやったせいもあって2時間くらいかかりました😵
