ミライースのタナヒロさんが投稿したカスタム事例
2023年08月13日 14時32分

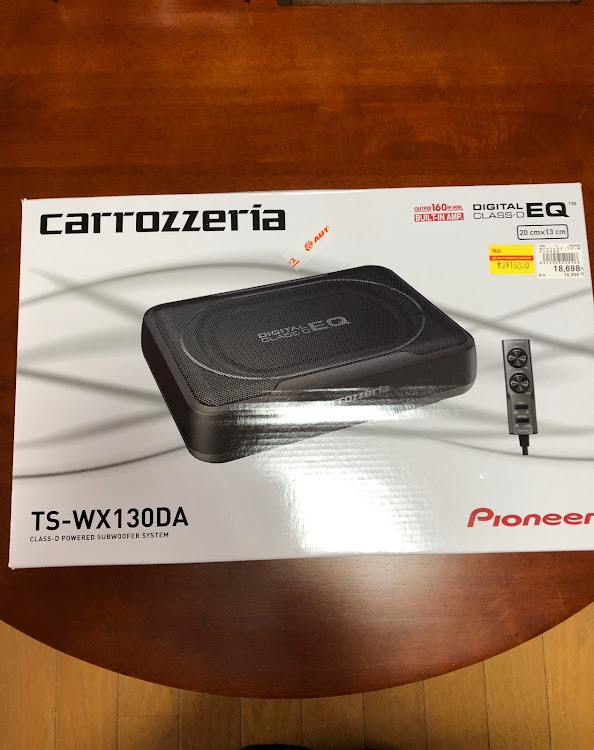

Pioneer/carrozzeria TS-WX130DA
購入取り付けました。
これも一緒に購入しました。
ネットにて購入しました。
ホームセンターにて購入しました。
では取り付けです。
パネルを引っ張って取ります。ハザードスイッチのカプラーも取ります。
グローブボックスも取ります。
バッテリー直結する為に、室内に配線を引っ張る為、バッテリーの奥にあるゴム製のキャップみたいな物を外して、ビニールテープをカッターなど使って慎重に剥がして、マイナスドライバーで広げて線を通します。あらかじめバッテリー直結する為に赤線にバッテリー側はクワガタ端子、室内側はメスのギボシを作っておきました。
通したら、キャップを戻してビニールテープで、防水対策しておきます。
こんな感じです。
助手席と助手席側のステップの部分とその前の内張を外します。
で、室内配線がこんな感じで出します。
ビス4ヶ所外してタオルか何かでナビユニットの内装に当たる部分に養生します。ナビユニットの取説通りに配線します。
最後にバッテリープラス端子に配線直結します。
一通り繋いだら、鳴るかテストです。
鳴る事が確認出来たら、いざ仕上げ配線します。
コントローラーは、ガソリン蓋レバーの所から配線引っ張りました。
本体裏にはバリバリテープを貼り付けです。
アースはサイドブレーキの付け根のボルトにかましました。
助手役下に設置です。
こんな感じで出来上がりました。
本当に暑くて毎日猛暑の新潟なので、熱中症になりそうでしたが、出来上がれば嬉しですね。頭クラクラでしたけど。皆様も熱中症に注意してお過ごし下さい。
