リアハッチを室内から開けるスイッチを追加👍😄
2枚目に動作動画があります。
なおさんの投稿を見て、了解を得た上で早速自分なりにアレンジしてスイッチを取り付けました😊
使ったスイッチはモーメンタリスイッチです。
押している時だけ電気が流れるスイッチとなります。
離せばオフになります。
スイッチ感を出したくなかったので、敢えて平らな埋め込みタイプをチョイス。
これで車中泊時に内側から操作して、リアハッチから外に出れます😊
バッチリ、動作確認出来ました👍
内側からリアハッチが開きます😄
いつもの様に、リアの内張を剥がします。
はい、外れました（笑）
外した内張です😅
これにスイッチの穴開け加工をします。
これが、リアハッチのモーター配線。
黒黄色と黒の2配線に割り込み配線をしてスイッチを付けます。
モーメンタリスイッチの穴開けです。
19パイの大きな穴開けです。
モーメンタリスイッチを埋め込みました。
先程のリアハッチモーター配線にスイッチに行く配線を割り込ませます。
取り外しが出来るように、ギボシを追加。

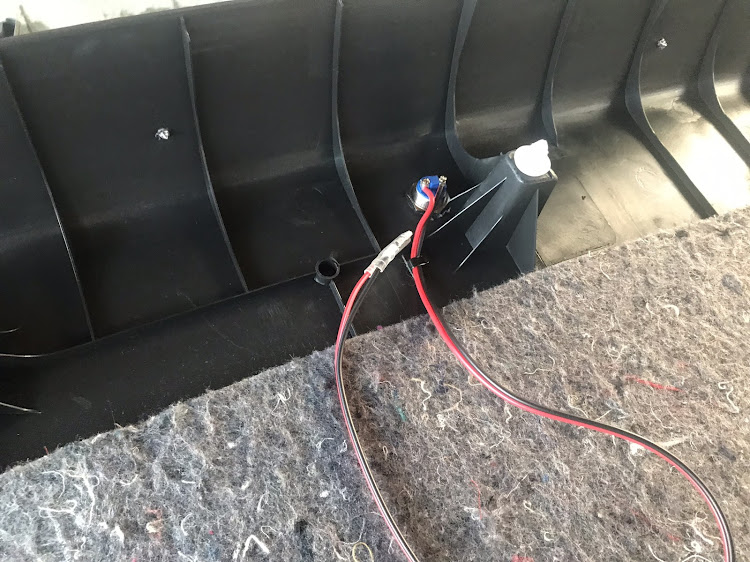

スイッチ裏側の配線です。
こちらもギボシを追加
ギボシを繋げて、内張を戻して完成👍
内側から開かないリアハッチが、
内側から開くようになりました😄
作業時間は30分前後でした。
