2024年03月13日 17時30分

encho5596のプロフィール画像
encho5596スズキ スイフトスポーツ ZC32S

DC5 インテグラ Type R 後期からZC32S スイフトスポーツへ乗り換えいたしました。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像1枚目

シフトレバーの台座に取り付けられているマウントカラーの交換を行いました。

写真のジュラコン製と交換していきます。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像2枚目

センターコンソールをはずしていきます。

下についてるプラスチックのピンをはずします。
反対側にもあります。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像3枚目

ピンはずしたらお尻をもちあげると簡単に取れます。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像4枚目

サイドブレーキかわして外しました。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像5枚目

ここで即話題脱線。
センターコンソールが干渉して締めれなかった運転席のシートレールを留めているトルクスネジを、このタイミングでやっと締めれました。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像6枚目

話題をもどします。
シフトレバーの周りのカバーを外します。
手前をもちあげるとすぐ取れます。

ちなみにこのMonster Sports Europaのシールが剥がれてしまうと車検が通りません(笑)

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像7枚目

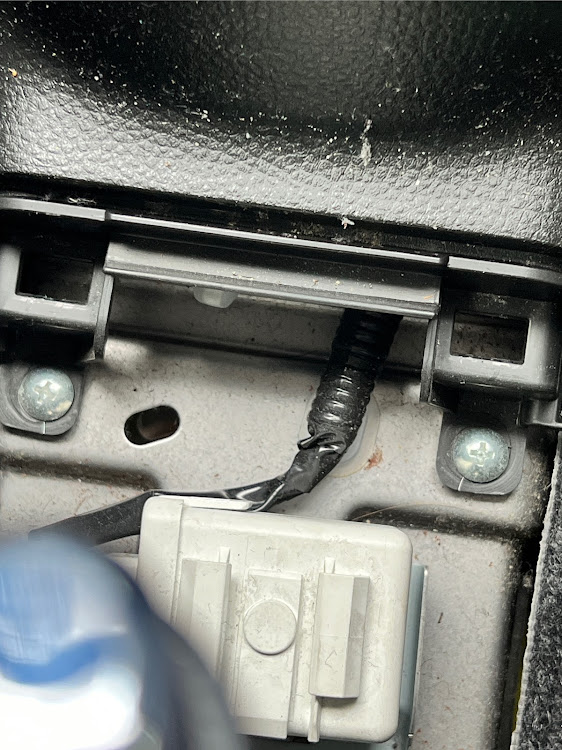

このネジを取ります。
写真にうつってませんが、エンジンルーム側にも二箇所ネジがあるので4個取りましょう。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像8枚目

シフトブーツをひきあげます。

上野クリニックみたくします←

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像9枚目

このカバーも手前から引き上げると外れます。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像10枚目

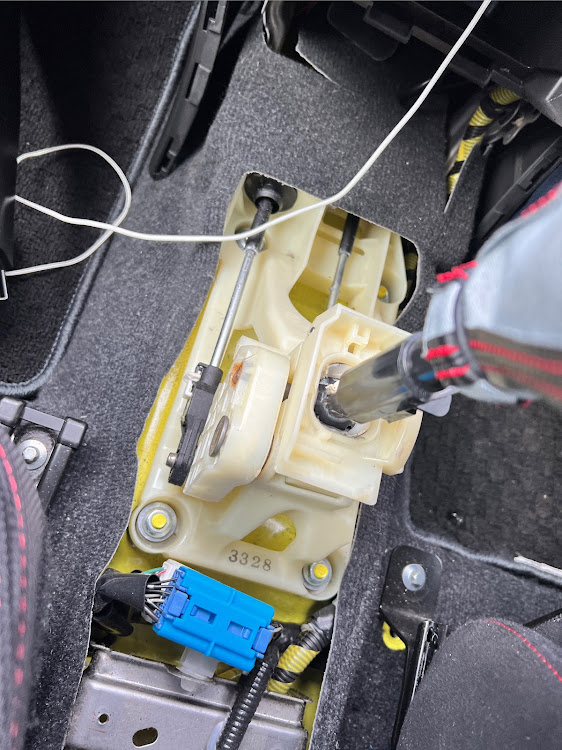

こうなりました。
四箇所留めているナットを外して、下にあるワッシャーもとります。
このあと再利用しますので無くさずに。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像11枚目

無くさずに!(笑)

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像12枚目

インナーカーペットめくるとシフトリンケージがあります。
半透明の部分をエンジンルーム側に押し込むと動くのでそのまま上にあげるとはずれます。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像13枚目

二箇所外します。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像14枚目

シフトの土台引き上げてナットで固定していた内側に純正のゴム製のブッシュが取り付けられていますので、気合いで←
引き抜きます。

下側に金属製の受けもあるので先にそれを取ってからドライバーとかでこじってゴムブッシュをとりましょう。まーまー硬いので。指力だけでは無理でした🤣

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像15枚目

手前、今回交換するジュラコン製ブッシュ。
奥側、元々付いてたゴム製のブッシュ。
劣化はしていませんでしたが、そもそもがゴムだったり、マージン取る設計だったり静音性の配慮などなのでしょうが、ゴムなのでシフトチェンジしたときに、ゴム製特有の

『ぐにゃ、、、』

とした感じがあるのでこれらの改善のための交換となります。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像16枚目

ブッシュ4個、同じく見えて違いがあります。
左側はリア側23ミリ、右側のやつがフロント側で24ミリです。
間違えないように。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像17枚目

ジュラコン製カラーを差し込みます。

スイフトスポーツのシフトマウントカラー交換・DIYに関するカスタム事例の投稿画像18枚目

こんなかんじ。
あとは台座もどして、元々のワッシャーとナットで締め直してカバー類戻したら完了です。

で、完成した後のシフトフィーリング確認動画。

前はシフトチェンジすると遊びがあってグニャグニャいって引っかかりもありシフトが入りにくかったりが稀にありましたが、ジュラコン製カラーに変えてから、遊びがなくなりカチッとしたフィーリングに改善しました!

これはよい!

気持ちショートシフト化した感覚もありがたい!!

今回の作業は以上となります!
