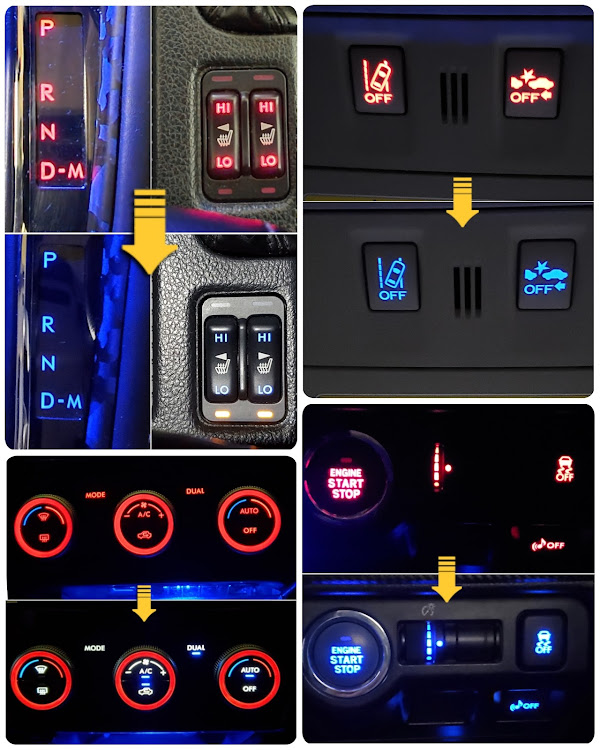

シフトインジケーターとシートヒータースイッチのledを純正の赤色から青色に打ち替えしました😆

先ずは、シフトインジケーターの打ち替え👌

3528ledチップ(2極)の青色に打ち替えます(*^^*)

シフトインジケーターの純正ledは、A(+)3極K(-)1極の3528ledチップ(4極)が使われています。
今回は、3528ledチップ(2極)を使用するので黄丸印の端子が有ると万が一ハンダ付けの際、ハンダが流れてAとKの端子が繋がってしまうとショートする可能性があります。
なので···カッターを使ってプリント基盤から削り落としておきました😁

こんな感じです😁
左側の端子はA(+)同士なのでハンダで繋がってしまっても問題ありません👌

シートヒータースイッチは、黄矢印4ヶ所のledを交換します。

ledは、2012ledチップの青色をつかいました😊

インジケーターのledは、交換せず純正の橙色のままです😁

いい感じ(๑•̀ㅂ•́)و✧

メーターパネルから始まったled打ち替えも終わりが見えてきました😆

あと残すは、ステアリングスイッチ💡

正月休みにのんびり打ち替えしよ😁

一応お題提出🤣

そんじゃまたねぇ〜👋
