デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例|車のカスタム情報はCARTUNE
デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例

2024年06月01日 12時37分

Honami Works(スカムコ)のプロフィール画像
Honami Works(スカムコ)三菱 デリカD:5 CV1W

車が好きなので色々な車種、弄りに興味があります(*・ω・) 弄ってるつもりになれる記事を投稿していきます。 ヤフオク!・mercari・ラクマ・Amazonなどで製作物を販売しております。 みんカラは『スカムコ』で活動しております。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像1枚目

作業日:2020年8月30日
「フロントドア イルミネーション取付」

以前作製したLEDイルミネーションを取り付けました!

作製時の整備手帳は↓となります。良かったら見てみてください(*^^*)
https://cartune.me/notes/5Rjujbw6va

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像2枚目

子供が寝静まった22:00より作業開始!
外は真っ暗です(笑)
フロントドアのはずし方は↓を参考になさってください。
https://cartune.me/notes/oXvy2W7R0H

サクッとフロントドアを外してきまして、穴空け!
ピンバイス探すの面倒だったのでドリルの刃を握り締め、手ドリルです( ¯∀¯ )

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像3枚目

夜間の作業にはフロントドアのカーテシの電球が便利でした!難点はLEDが熱いことです、火傷します(笑)

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像4枚目

まずキックパネルを外すため、スカッフプレートを外します。
上に引っ張るだけで外れます。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像5枚目

運転席側のキックパネルは外側にクリップ一つです。ねじ込みなので反時計方向に少し回してから引っこ抜きます。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像6枚目

クリップが2つあるので外側に引っ張る感じで外します。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像7枚目

夜間の画像は暗くて分からないので、朝に作業した助手席側の写真で行きます。
助手席側は外側二ヶ所クリップで止まっています。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像8枚目

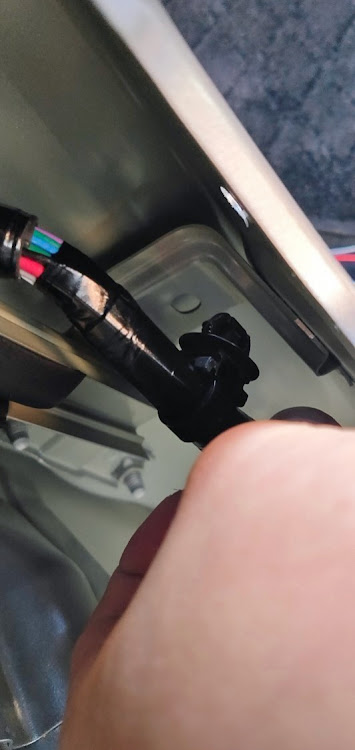

次にドア側のゴムブッシュを押し込みます。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像9枚目

スピーカーを掴み反時計周りに回して外します。これでドア内にアクセスできます。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像10枚目

ドア内の配線を固定しているクリップを外して、配線をフリーにします。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像11枚目

あとは、
ドア内の配線とゴムブッシュを留めている自己融着テープを外す→ブッシュ内にシリコンスプレー噴射→配線通しを使用し配線を中に引き入れました。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像12枚目

配線の固定はビニールを一部捲れば簡単です。配線は窓に巻き込まれないように純正配線に這わせる形でタイラップ(結束バンド)で固定します。

デリカD:5のフロントドア・LED・イルミネーション・取付に関するカスタム事例の投稿画像13枚目

あとは電源と接続し完成です。
ロゴがあるプレートの左上がちょうど配線通し穴なのでLED間隔が少し広く、気にすれば分かってしまいます。。。それも自作の味ってことで!(笑)

《電源関係の参考どうぞ!》
常時電源の引き込み↓
https://cartune.me/notes/cqYvcylTgE

助手席下の電源ボード作製↓
https://cartune.me/notes/KHXaPCNhp0

制御ユニットはこちらのパーツレビュー内にメーカーリンクがあります↓
http://minkara.carview.co.jp/userid/2505097/car/2044789/7244194/parts.aspx
