2025年01月01日 00時01分

ライルのプロフィール画像
ライルマツダ MAZDA3

24.1.4 MAZDA3 BP5Rに乗り換えました。 よろしくお願いします。

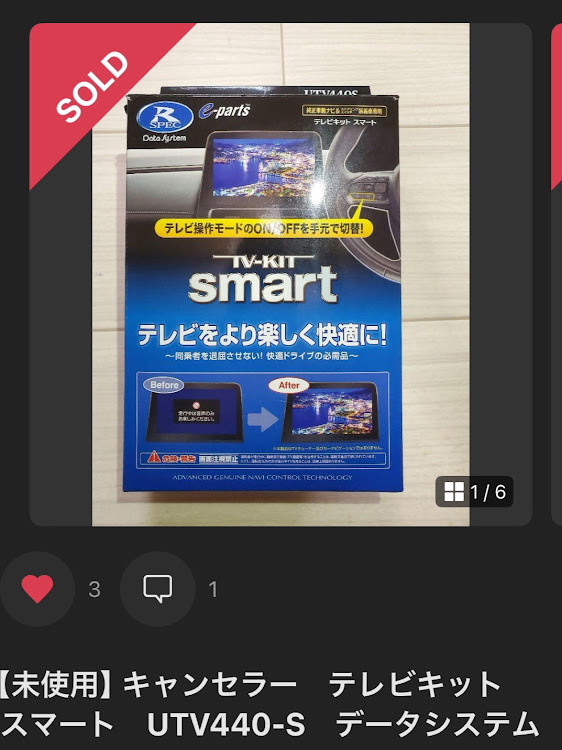

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像1枚目

一年前に購入し、すぐ売りました。
あれから一年後、再度購入しました。

理由は動画でマツダ車両の不具合があるとのことでした。
Amazon等の口コミでも現行MAZDA3(BP5R)は不具合情報がない為、取付に踏み切ることにしました。

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像2枚目

みなさんの整備を参考にバッテリーマイナスを外したあと、
パネル取り外ししました。助手席側からパネルを外す際、みなさんのように硬くて外れず、表面の装飾パネルが剥がれ焦りました。

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像3枚目

なぜか?みなさんのようにはうまくいかず、どうやってもナビを出せるのはここまでです。
現行車で配線を短くしたのでは?
ナビ本体側カプラはドライバーで外せたけどカプラを新たに付けられません。
センタースピーカーとモニターを外して上から手を入れ取付は出来ました。

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像4枚目

しかし、大問題が...

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像5枚目

ナビを引っ張り過ぎたのか緑のカプラが外れている?見えにくいため、スマホで動画撮影しました。

使用してないカプラなの?
ナビ操作で確認!HDMIが入らない!

どうしよう‼️大晦日だけに大パニックです。

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像6枚目

冷静に手が入るところを探しました。
上からは無理!前のエアコン操作は外しても穴がなさそう!
助手席グローブボックスを外し、ナビユニットを外せば手が入りそう!
2個のネジを外してみたら動いた!
パネルを前に少し外し、ホースを外し、ユニットを回し、カプラ全部外してユニットが取れました。
緑カプラを手探りでカプラをナビ本体に差し込みました。

※カプラの爪が壊れたのか?ロックは掛からなくなりました。

MAZDA3のテレビキャンセラー・HDMI・後席モニター・テレビに関するカスタム事例の投稿画像7枚目

走行中問題なく映りました。

この映像は3個のモニター仕様です。
下、後モニターはRCA入力です。
純正モニターからは映像分配できないため、純正とは別に地デジチューナー設置しています。
映像分配器1個、RCA→HDMI変換コンバーター1個
スマホ映像出力のための
逆のHDMI→RCA変換コンバーター1個
AV切替器でTVとスマホ映像を切替して観ています。
純正操作HDMIにして純正モニターでナビ、他モニターでTVやスマホ映像を映すことも可能です。

⭐︎後に整備をアップする予定です。
