のぶさんに教えて頂いたスピーカー防水カバーを試したくて 似た製品を仕入れて見ました！

Bossの天井埋め込みスピーカーです。結構良い音します。ソニックデザインさんはバスレフですが、16cm級なら シールドでもいけるのではないかと 考えたことはあります。

容量が少なく ホームオーディオのスコーカー用です。ドアの奥行を考えると この程度が妥当です。

材質は樹脂で ちゃんと通線口が開いてます。

スピーカーを載せると こんな感じです。ネジ穴はpcd157~158mm行けそうですが、加工しやすいので 汎用は利きます。

スピーカーのf0を測ります。

最低共振周波数は57.13Hzです。

スピーカーをバックチャンバーごとPCD変換スペーサーにネジ止めします。

fs 168.1HzのMAX20.14Ωです。思っていたより 低域が出そうです。計算はしていませんが、共振倍率のQ値が高そうです。

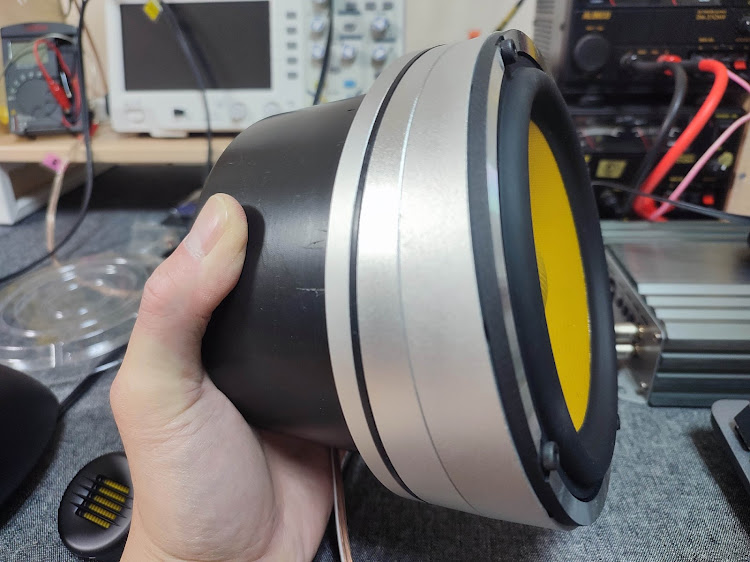

スラントバッフルを１枚追加します。

166.3HzのMAX8.872Ωまで 一気に下がってます。容量の増加と アルミバッフルの制振が効いていると思われます。

更に一枚バッフルを追加して様子を見ます。

149.4HzのMAX10.12Ωでした。更に増やせば 限界が下がることは分かっていますが、バックチャンバーとドアの奥行を考えると これが限界かもしれません。

曲線を合わせてみます。
黄：スピーカーがフリーの状態
緑：スピーカー＋バックチャンバー
桃：スピーカー＋バッフル１枚＋バックチャンバー
青：スピーカー＋バッフル２枚＋バックチャンバー

低域再生限界である 最低共振周波数は容量が増えるごとに下がりました。
自然なハイパスフィルタとしての役割を果たします。
実装する際は吸音材を詰める予定で 気持ち下がる見込みです。
また ユニットが新しいので 使っていくと 更にもう少しは下がります。

こちらは当方のハイブリッドチャンバーに取り付けたBLAMのスピーカーです。

80mmのLM80のfsが230.8Hzでした。

大きさが全く異なりますが、参考用に掲載してみました。
