2021年03月07日 15時56分

けんけんのプロフィール画像
けんけんトヨタ エスティマ AHR20W

兵庫県に住んでいる41歳のおっさんです。 なんでも人の投稿見て雰囲気だけで自分でします😅 この歳になって自分が弄ったり作ったりするのが好きって気がつきました。 自分がやった事を見て欲しいから自己満足的な投稿多いですがよろしくお願いします。

エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像1枚目

朝からやってたLEDリフレクター取り付け、やっと完成いたしました😄

エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像2枚目
エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像3枚目

この2を某ネットにて購入。合計6,600円

配線取り出しキットの説明書には 赤→ブレーキ 青→ポジション 黄色→ウインカー 黒→アース って書いてある。

リフレクターに説明書はついてなかったので買ったサイトの説明見て確認。赤→ストップ 緑→スモール 白→ウインカー 黒→アースって書いてある。
でもリフレクターの実物に白い線なんてない😳代わりに謎の青い線が…

「たぶん白の代わりが青なんやろ」と仮定してつなぐとポジション、ストップはつくがウインカー出すと赤い点灯は消えるがウィンカー出ない😵❓️❓️

エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像4枚目

不良品か?仕方ないからウインカー諦めてポジションとストップさえついたらいいかとウィンカーの配線(青?)だけ抜いてもウインカー出したらストップもスモールも消える🤔

なんやこれ💢

リフレクターの配線まだ色違う所あるんか❓️とアースの黒意外を色々繋ぎ替えてもわからない😭

しゃあないから検電機持って来て車側の出力確認。
あれ?ウィンカー出しても黄色からの出力がない。他の線から出てるか確かめると黒から点滅の出力が…

エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像5枚目

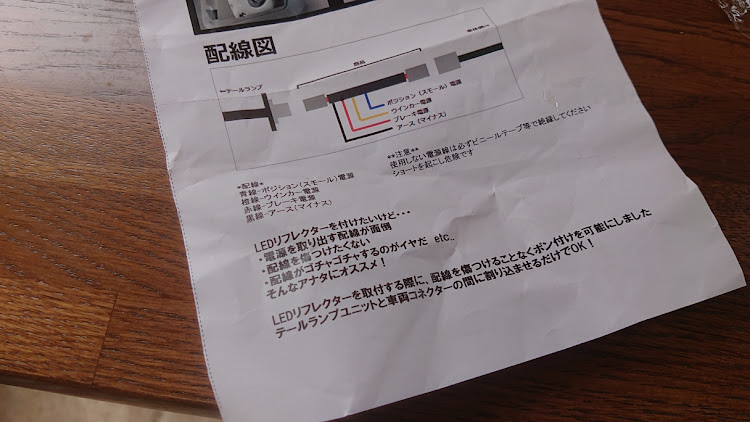

説明書には「配線がゴチャゴチャするのがイヤだ。そんなあなたにオススメ!」だって。
お前のせいでゴチャゴチャしたがな😅

まぁ車体側のハーネス痛めたくなかったからそれに関しては役割は果たしてくれたので🆗

DIYはトラブルも楽しむ😆

エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像6枚目

考えた末アースだけ別で左のバッテリーやらジャッキの載ってる所から別で取って、ギボシ1個で不点灯に出きるように配線。

エスティマのLEDリフレクター・DIY作業・悪戦苦闘・ネットショッピング・説明書すら疑う時代に関するカスタム事例の投稿画像7枚目

リヤバンパー外すとより一層タマゴみたい。

そして完成。

実は買って配線で悩むまでシーケンシャルウインカー付きなの知らなかった😅なんで配線4本❓️って思ってた。どれがいいかわからんし(車検対応)って書いてあったから適当に勢いでポチッたから思わぬプレゼント😍

今度からはネットショッピングは説明をよく読もう😉
