2018年09月25日 16時01分

ししゃも🔔🔥のプロフィール画像
ししゃも🔔🔥トヨタ ヴェルファイア GGH20W

ヴェルファイア20系乗りの23歳です🤓 ゴールドのお目目が素敵👀✨ いろんな方のアルヴェルカスタムを見て行きたい!気軽に絡んでください🤣なにかオススメなパーツとかあったらぜひ教えてください☺️ これから可愛がりながら少しずつフォルムチェンジしていくつもりです😳よろしくお願いします! 将来的にはミーティングとか開けるといいなぁ😌👏 OTTI RIDER→VELL FIRE GOLDEN EYESⅡ

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像1枚目

昨日の続き行って参ります!😏残作業としては
・プラス側コネクタをヒューズボックスへの繋ぎこみ
・サブウーファーのコネクターの繋ぎこみ
・各所カバーの戻し
・線の隠蔽
となっております

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像2枚目

まずはシフトノブを外しSHIFT LOCKのボタンを押しながらニュートラルに入れパネルを取り外します

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像3枚目

傷つかないよう養生も忘れずに🔧

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像4枚目

配線を助手席センター側から通して助手席下のヒューズボックスまで引き込みます

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像5枚目

グローブBOXなどを外すと下側に姿が見えるので外します

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像6枚目

AC INVからプラスを引きます15A対応のヒューズを用意します

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像7枚目

ヒューズを抜くためにクリップを用意します。だいたいエンジンルームにあります

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像8枚目

開けるとこんな感じでした☺️

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像9枚目

クリップ

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像10枚目

1~20Aに対応できるヒューズ線を用意しました😌(500円程度

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像11枚目

クリップを使用し15AのAC INVのヒューズを抜きます

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像12枚目

20VELLFIREは低背タイプのヒューズ端子になります

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像13枚目

先程抜きとったヒューズをヒューズ線と繋ぎます

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像14枚目

そしてBOXへ..接続するとこんな感じ。蓋が閉まらなくなります

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像15枚目

ジョイントの繋ぎこみ
少しアークが飛ぶことがあるので念の為電工手袋などあると良いかと

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像16枚目

配線をインシュロックでまとめて参ります👍

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像17枚目

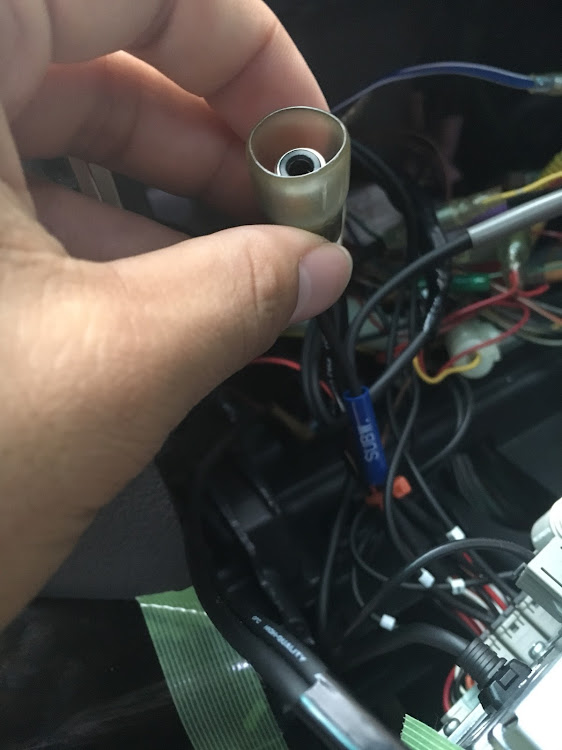

サブウーファーの接続、ナビを外して裏に手を伸ばすとSUB.Wの配線が1本ありました(BIG-X:EX-1000の場合ほかは分かりません)カロッツェリアのウーハーは2芯式だったので分岐線を用意してやる必要があります

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像18枚目

本来は全てオスのものでなければ接続出来なかったのですが売ってなかったのでこれに加えてオスオスのステレオ延長も用意しました

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像19枚目

こいつに延長を繋ぎこんでオスに変換

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像20枚目

接続するとこんな感じになりました。一応抜け防止のためビニテでぐるぐる巻きにしておきました。
※この段階で一応電源を入れウーハーのテストを行ってください戻したあとにつかないと非常にめんどくさい😭

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像21枚目

あとは線を軽くまとめてカバーを戻して終了!

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像22枚目

ダイソーなどに売ってるスパイラルも用意しておくとなお収納上手🎶

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像23枚目

こんな感じにまとまりました!固定がなかったので近くの雑貨屋で両面テープの着いたマジックテープを購入し、貼り付け!
いい感じの固定です☺️

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像24枚目

このままでは音声がサブウーファーに出力されないため、ナビ側でも設定が必要になります!🔧

MODEを押し、音質設定を押します☝️

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像25枚目

詳細設定2にウーファーの設定がありますので押します

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像26枚目

サブウーファー設定へ

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像27枚目

最初は認識がOFFになっているのでONにします
FASEとは位相のことです!僕もうまく説明できないのでそのへんはGoogle先生へ( ̄▽ ̄;)
僕はそのままの位相で問題ないのでのまま😌

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像28枚目

ウーファーレベルを設定します。僕はリモコンで度合いが調節できるのでとりあえず最大にしてあります(最初は0設定)人によっては10や8くらいに設定する人もいるようです👍

ヴェルファイアのDIY・サブウーファー取付・BIG-X・EX-1000に関するカスタム事例の投稿画像29枚目

以上で設置完了!😍初めて内装系の作業しましたけどなんとかどこも壊さずに完成までいきつけてよかったです😭🙏✨

なんと快適空間なんだ!😍🔧
