2021年01月26日 13時20分

うみっちのプロフィール画像
うみっちホンダ その他

R34スカイラインが大好き。 足車に鷹目インプも乗ってます。 DIY

その他のNS-1・DIY・ウィンカーLED化・インジケーターに関するカスタム事例の投稿画像1枚目

ウインカーをLEDに変えただけではハザードになってしまうので、インジケーターの配線を図のように加工します!

その他のNS-1・DIY・ウィンカーLED化・インジケーターに関するカスタム事例の投稿画像2枚目

インジケーターの配線を切ります。
この作業ではあまり関係ありませんが、水色が右、橙色が左ウインカーです。
せっかくなのでインジケーターのバルブもLEDにしました。

その他のNS-1・DIY・ウィンカーLED化・インジケーターに関するカスタム事例の投稿画像3枚目

切ったところをギボシにします。

その他のNS-1・DIY・ウィンカーLED化・インジケーターに関するカスタム事例の投稿画像4枚目

インジケーターの一方の配線に、整流ダイオード2つを繋げます。
ダイオードの向きに注意!

その他のNS-1・DIY・ウィンカーLED化・インジケーターに関するカスタム事例の投稿画像5枚目

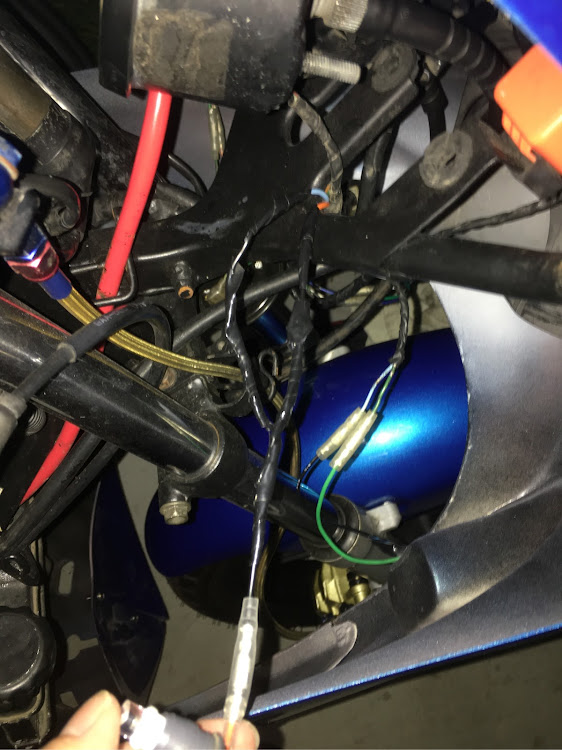

ダイオード側の配線をウインカーから伸びる配線に繋ぎます。

その他のNS-1・DIY・ウィンカーLED化・インジケーターに関するカスタム事例の投稿画像6枚目

反対側はアースにします。
僕はメーター付け根のボルトに繋げました。

ウインカーリレーもLED対応品に変えました!
(カチカチ言わなくなります)

これでインジケーターは機能させつつ、ウインカーを片方ずつ光らせるようにできました!
