ステップワゴンのDIY・LEDリフレクターに関するカスタム事例

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例

2019年03月13日 22時40分

中ちゃんMP4/4のプロフィール画像
ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像1枚目

前も投稿済みですが、レビューにて改めて。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像2枚目

テールランプのボルトと、フェンダー?バンパー?のボルトを外します。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像3枚目

リフレクターのガーニッシュを外します。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像4枚目

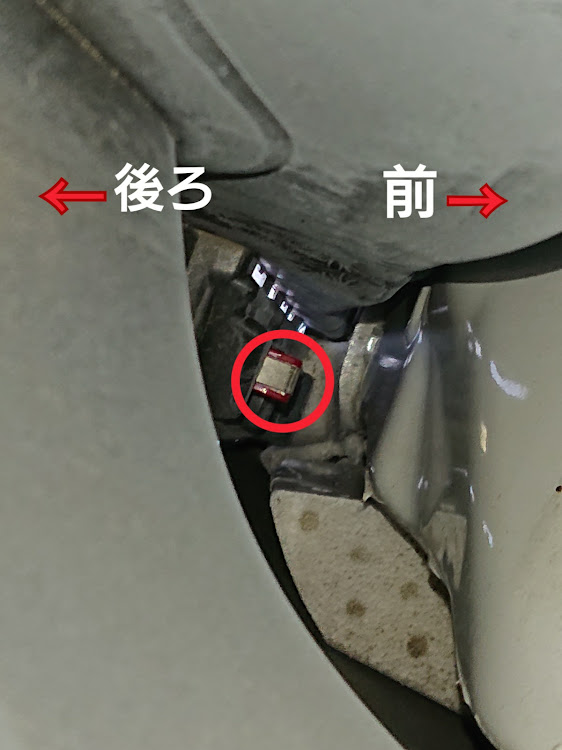

テールランプをずらし、下を覗いた図。
リフレクターの頭が見えます。
頭の金具(赤丸の中のシルバー部分)に長い内張りはがしを当ててリフレクターを外します。
※画像は右側

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像5枚目

ご覧の通り♪

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像6枚目

加工リフレクターを装着♪

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像7枚目

電源はこのカプラを使いました。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像8枚目

シートベルトを外します。
わくわくゲート用の手摺(グリップ)を外します。

※画像は右側。左側として見る。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像9枚目

内張り外して、テールランプユニットのカプラを外して、電源取り出しカプラをかませます。

※画像は右側。左側として見る。
カプラは左側の片方につけました。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像10枚目

電源取り出しカプラから出ている配線に、LEDリフレクターの配線をつなげる。

右側リフレクターの配線を左側の配線につなげる。

アースの配線をカットして、スイッチをカットした線につなげる。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像11枚目

左側の物入れの上側にスイッチをペタっとしました。

ステップワゴンのDIY・LEDリフレクターに関するカスタム事例の投稿画像12枚目

ココ。

これでおしまい♪

もし真似される方は自己責任で!

ワタシはバンパー外さずに作業しました。少し広げたりすると、バキッといくかもしれません。

2019年1月~3月施工
