皆さま、こんばんは😊
連投です。

エルグランドのドアスピーカーが逝かれたので、ついでにダッシュスピーカーのフィッティングも確認します。

スピーカー外す為にまず内張剥がします。

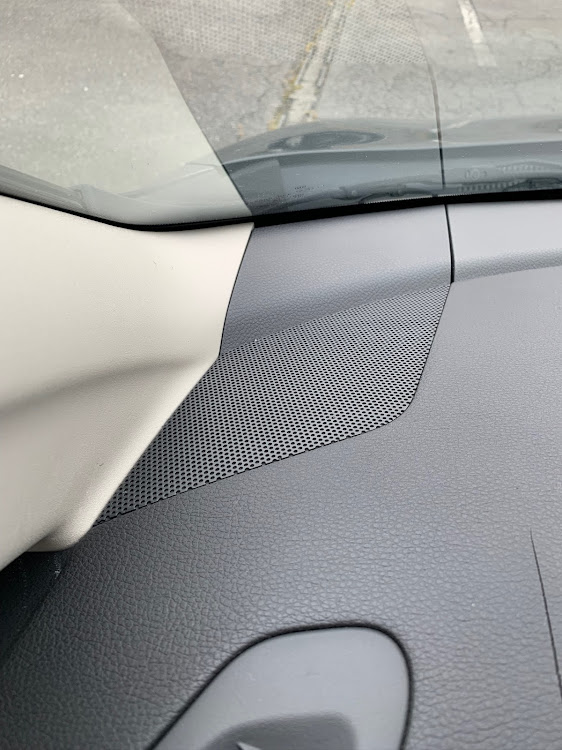

このグリルです。

殆ど中が見えません。アウターにしたら　良さそうです。

埃が溜まってます。ネジ3箇所です。

縦横70mm x 70mm、奥行き35mm、ネジ穴ピッチ6mm、ネジ穴芯間79mmです。

4Ω、推定定格入力20W以下です。

カプラ形状です。

横からです。スチームバスケットのフェライト仕様です。

カプラ背面です。

4.7uFの電解コンです。
ツイーター仕様です。

スピーカーグリルの裏です。

サイズを確認せず日産用ってだけで仕入れたブラケットは縦横83mm x 83mm、厚み4mm、ネジ穴径6mm、ネジ穴ピッチ95mmなので合いません。

ハイパスフィルターを外してインピーダンス特性を図ります。

多少の個体差や共振は見られるものの、正常のようです。さすが純正、耐久性素晴らしいです👍

スコーカーらしくより大容量なコンデンサに換装します。

本当は壊れていれば交換する予定でしたが、残念ながらピンピンしてるのでリニューアルすることにしました。

緑と青い線は新ハイパスフィルターをつけた状態の特性です。しっかりとハイパスフィルターが効いていて、個体差も軽減されました。後は車に戻して完成です。

仕様やサイズはDayton Audio DMA70-4 7cmフルレンジスピーカーに近いです。
ネジ穴を長穴に加工すれば対応可能ですので、純正が壊れた暁には試します😊
