こんばんは、Rです♪

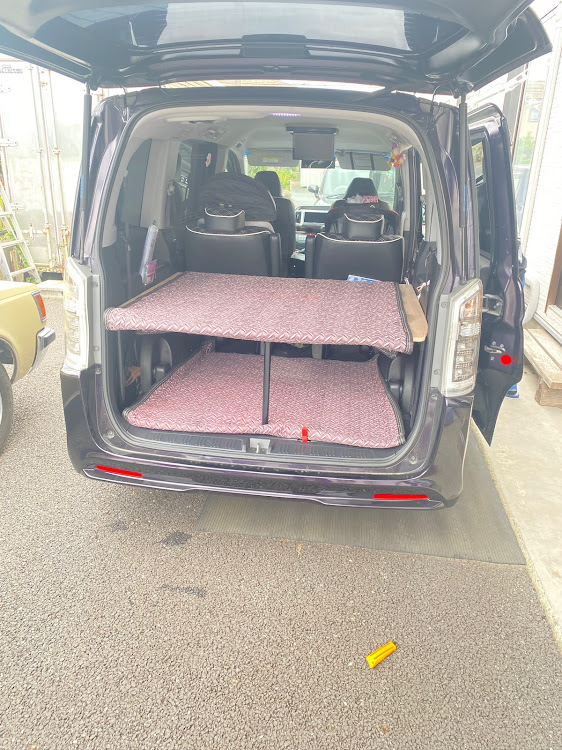

ベッドキット
実戦投入は大成功です！
今回のこだわりポイント
ゲートの窪みまで床が伸びてるのがお気に入りの拘りポイント
さて
tooooooさんお待ちかねの
寸法になります。
ゲート側
横幅1240位
2列目後ろ
横幅1265位
1列目後ろ
横幅1270位
2列目後ろ
縦方向890位
1列目後ろ
縦方向
840位
足の長さは
ゲート側450
2列目500
1列目後ろ
550
バラす時の後側は知恵の輪
普段用
走行モード
前側に行くにつれ
横幅が広くなるようになっています。
フレームのズレ防止と
シートを交わす為の細工になります。
樹脂ジョイントは遊びガタがあるので問題ありません。
メタルジョイントを組み合わせることでガタが減ります。
長さの帳尻合わせもし易いと思います。
高さの調整は
アジャスターである程度決めて
追加足は床の起伏を考慮して
後から追加して行きました。
1.2メーターを5本と
1.5メーターのパイプを6本位買った気がします。
切って余ったパイプを筋交いに使うと
ほぼ使い切る感じになると思います。
