皆さま お疲れ様です。

ライズに乗換えたKim -Keiと申します。
ライズ、ロッキー、クルマ好きな方も
よろしくお願いします🙇

今回の投稿は、
自粛で自宅に引きこもり中に取り付けた
カタログナンバー 074番
シフトイルミネーションの備忘録です。

長くなってしまいましたので
暇なときにでも見てやってください😅

こちらがシフトイルミの構成部品。

これでカタログ掲載価格が
11.000円(税込)するとは😅

今回はパーツ屋から購入したので
少し安く入手することが出来ました。

で、こちらが取り付けに使った工具類。

穴あけ、分岐コネクタを使っていきます。

と、その前に
バッテリーの(ー)側をはずします。

ここから本題です😆
まずはグローブボックスを外していきます。

ライズとロッキーには
ダンパーが付いているため、
そのままグローブボックスを
引っ張ると破損します。

まずはダンパーを外してから
グローブボックスを引っ張り外します。

今度は下のインパネアンダーカバーを
手前に引っ張って外します。

固定しているツメは合計6箇所あります。

フロントドアウェザストリップを
外してからフロントピラーガーニッシを
外します。

この一番上にあるテザークリップから
ピラーガーニッシュを外すのに
手こずりました😭

テザークリップを90度回してから
ピラーガーニッシュを外していき
カーテンシールドエアバッグに
ショックを与えないよう注意します。

今度はサンバイザを外します。

左側はプラスのビス１本と
ツメで固定されています。

右側は左右の隙間にマイナスドライバを
奥まで刺して引っ張り外します。

次にミラーカバーを引っ張り外します。

ツメは4箇所で固定されています。

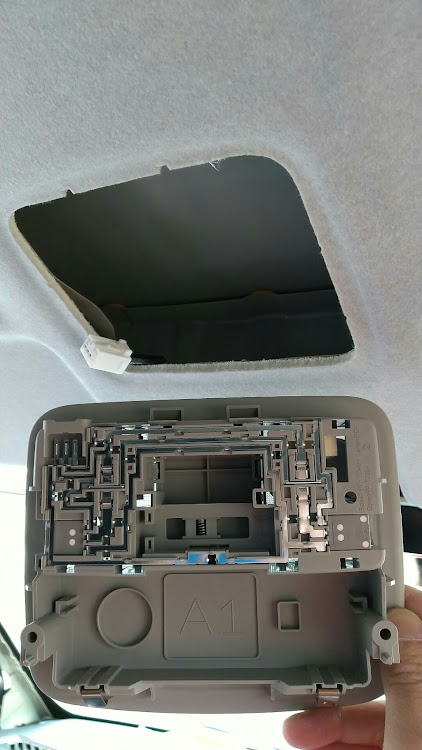

ついにマップランプまで到達しました。

これもツメは4箇所で固定されています。

これでようやく取り付け準備が出来ました。

休憩後、先ほど取り外したマップランプに

付属の型紙を貼って穴をあける準備をします。

型紙に沿ってドリルで
２ヶ所穴あけ加工します。

先ほど貫通した穴のところに
LEDランプを固定します。

前から見るとこんな感じです。

あとはハーネスを這わせながら
足もとのヒューズボックスまで
引きこんでいきます。

ヒューズボックスの下にある
36極コネクターから青色の配線を
見つけ出して分岐コネクタを組み付け、
アース線を固定します。

いよいよラストです。

新しく引き込んだコネクタを
取り付けていきます。

取り付け終了です。

後は配線整理、パーツの再取り付け、
バッテリーの(ー)側ケーブルを戻し、
取説記載の初期化作業を実施して
全工程の完了です。

夜になったので早速撮ってきました😆

おおぉ‥‥

スモールランプに連動して
頭上のLEDがシフトノブのまわりを
優しい光で照らしてくれます😍

これなら夜の運転も楽しくなりそう(笑)

長くなりましたが
最後までご清聴ありがとうございました！
