おはようございます。

皆さんと盛り上がったrav4_mt_in_shiga_2023が終わって1週間。
既に滋賀ミィーティングロスのJiayanです。早く来年にならんかな～…ꉂ🤣𐤔

そしてGWに入りようやく落ち着いて作業の出来る時間が取れたので、『デベソ女』こと、おめぐ701さんからの依頼のデベソ整形オペを敢行しました。

今回Jiayanもラプターグリルへのカメラ取付けは初めてだったのと、おめぐ701さんの理想とするラプターへのランクル用エンブレムの取付けもあり、なんとなくオモロそーやったのでお引受けしました。

完成した図はこんな感じです。
カメラ穴も初めてにしては優秀な方かと……👏🏻·͜·👏🏻·͜·👏🏻·͜·

そしてエンブレムはミリ波レーダーの干渉を考え可能な限り⬇⬇に配置しました。

カメラ穴の大きさはこんな感じですね。
コレでも上端はもう少し下で良かった感じです😅😅😅‪💦‬

裏側から見た図です。
カメラの形状から裏側はテーパーに加工しているので、見た目には汚い感じですが、カメラ穴用ラインとの違いは解って貰えると思います😎

以前にも投稿していますが、グリルに最初から成形されているカメラ穴用ラインの通りに加工しちゃ～ダメダメ😨

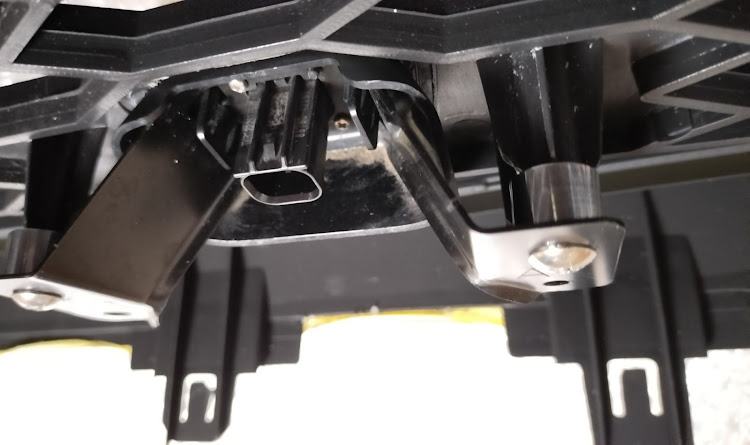

ラプターのカメラ取付け穴はM4タップ加工を行います。

カメラの取付けは
＊トラスビスM4‪✕‬L20
＊アルミスペーサー外径Φ12、内径Φ6、長さL10
を使用します。

タコマの時はカメラをかなり後ろに下げなければならないのでブラケットを製作しましたが、ラプターは10mm程度なのでスペーサーで十分かと思います。
その為にもカメラ穴は出来るだけピッタリサイズでの加工を‼️（カメラを穴でも支えるためです。）

満点💯とはいきませんが、こんな感じです。

スタート穴は、かなり小さ目に加工してカメラの現物とすり合わせながらリューターで少しづつ広げました。

失敗したら元の木阿弥なので、ホンマに少しづつ、少しづつ……
「二度とやりたかね～😫」ってくらいめんどくさかったっす😅

デベソ女の今回の目玉商品のランクル用エンブレム！
コイツもM4タップ加工にしました。
場所により支柱の外径が細いのと、次の写真の様に支柱用のリブも一部削りおとしたので支柱の強度も考えタッピングネジを使いたく無かったからです🤓

グリルのメッシュとの干渉を避ける為にリブを切除🤪

支柱の外形部を赤線の様に斜めに削りおとし！
青丸の部分のリブも切除！

取付けにはいつものまな板カバーの製作時の端材で大径ワッシャーを製作。
＊トラスビス【誤】M4‪✕‬L20➡︎【正】M4‪✕‬L16
＊大径ワッシャー内径Φ4.5、外径Φ16
で取付けています。
DAIS〇さまさまです🙏💦

ミリ波センサー用のブラケットも、今回はデベソ女特別仕様「バージョンおめぐ701」ꉂ🤣𐤔

その為、まな板カバーも今回は平板としています。
ブラケットも見える👀ところだけラッピングで黒化！

組み付けるとこんな感じです。
＊トラスビスM4‪✕‬L16
＊M4六角ナット
＊M4平ワッシャー
＊M4スプリングワッシャー
＊樹脂スペーサー内径Φ4.5、外径Φ10、長さL10

ネジの頭は油性マジックで手抜き黒化🤪

ブラケットの取付け穴はいつも通りM5タップ加工です。
最近は安くて便利なのでトラスビスを使用していますよ！
使用したネジ類は全てステンレス製です。
中華グリル付属のネジ類は直ぐに錆びてしまうので、極力使用しない方が良いと思います。

コレでデベソ整形オペは完了です。

おめぐ701さんに愛をこめて……
❤͟͟͞͞ ❤͟͟͞͞ =( '-' ❤ )ﾗﾌﾞﾊﾟ～ﾝﾁ！

いつも通り自己満のダラダラ投稿を最後までご覧いただきありがとうございますm(_ _)m

同じRAV4を愛する方の少しでも参考になれば……🙏💦
