2018年12月16日 20時48分

しゅんのプロフィール画像
しゅんスズキ アルト HA24S

今年で27年の付き合いの相棒のグロリアワゴンを乗っております もう大体やり尽くしてます なので、ただで貰ったアルトをオモチャにしてましたが、事故ったので2号機買いました 元々整備と自動車開発の仕事を計20年程やってました ガラス屋さんの領域、タイヤの組み換え以外は、基本的に何でもやります 上記の事もたまにやったりしますが(笑) フォローは基本無言ですみません フォローされたりイイねして頂いたら基本フォローさせて頂きます コメントには極力返事はさせて頂きます

の投稿画像1枚目

ある程度配線が出来た所で、車体にオートライト取り付けてみました、が、、、。

の投稿画像2枚目

BCMは運転席の下に転がすので、右側のフロアハーネスの所に沿わせてはわせます

の投稿画像3枚目

アルト側の加工する配線はこの中にあります

の投稿画像4枚目

後で戻せる様に、ギボシで接続します

の投稿画像5枚目

運転席のスイッチ側まではわせて繋ぎます

さて、いよいよ動作確認!!!

あれ?
テール スモール付かない
あれ?

どうやら繋ぎ先をモコBCMにしてなかったみたいです

検討してた頃のメモ書き、書き直さなきゃって思ってた所をまんまと自分で間違えました(笑)

繋ぎ直して、無事に点灯
(前回の投稿は正しく書き直しました)

の投稿画像6枚目

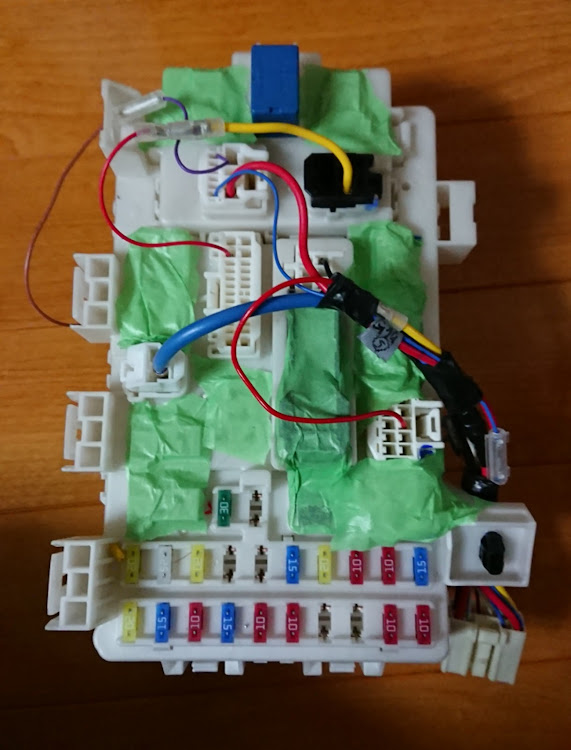

繋ぎ直したBCMがこちら

が、肝心のオートライトが作動しませんでした(泣)

やっぱセンサーも同じスズキのモノじゃないとダメかー

部品手配します(笑)
