地デジに続いて今度はこれ。
ユピテルのレーダー探知機 LS71a。
Amazon専売で取付説明及び取扱説明書は付属せずダウンロードするタイプです。

ユピテルは販路によって型番が違うのね。
知らなかった。

LS1000やら最新モデルが出た直後なのに何故？と思われるかもしれませんが71aと1000では記録ポイントの差はごく僅か。地図の更新時期と無線LAN内蔵か否かが違いますが価格差が、、、 よって71aで十分との判断です。

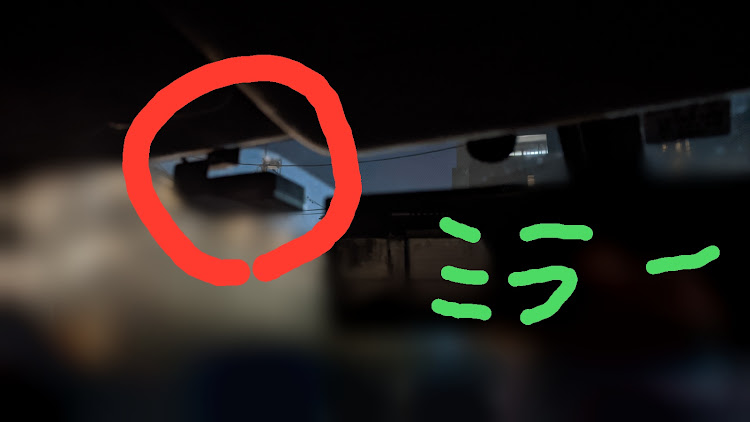

いきなり夜の画像で見辛いですが受信部の取付はルームミラー左横に。
DNT31の場合オプションのODBケーブルは対応していません。T31のガソリン車は対応。
恐らくコネクターの規格がルノー規格なんでしょうね。ディーゼルエクストレイルはたまにこういう事ある。

で、本体はここに。

SF700のモニター下部にマジックテープで取り付けて脱着可能にしました。

取付に使ったのはこれ。ヤックのDIN Boxフリータイプとオプションの2連ソケット。
滅茶苦茶便利なのに2連ソケットVP-D2は廃盤になってます💧もう一個買っとこうかしら。

モニターを外すとこんな感じ。

これまた少々判り辛いですが各ジャックや仕様はこうなってます。

モニター下1DIN
ヤック DIN BOX フリータイプ VP-D1
ヤック DIN BOX オプション2連ソケット VP-D2
ビートソニック USB/HDMI 延長ケーブル USB 9

VP-D2をバラしてルーターで切削加工し、シガーソケット片側をビートソニックの USB/HDMI延長ケーブル USB 9に変更。
HDMI端子は末端をHDMI↔Micro HDMIの変換ケーブルに接続してそこからSF700へ。ポートにはChromecastを接続。

下段のUSBはSF700接続用の端子をこれまた変換してUSB-A端子に。この下段にType-Cケーブルを接続しそこからスマホへ。

右側のシガーソケットはUSB電源を刺してChromecastとスマホホルダーの電源として使用。

右側の空きスペースにはChromecast本体と地デジのリモコン受信部を収納、目隠しを兼ねて前面にレーダー探知機LS71Aaをマジックテープで。

運転席側へオフセットされたので結果オーライ。

マジックテープは上辺だけですが走行中のガタつきも無く、剥がせばレー探裏のスペースにもアクセス可能です。

もちろん最下部の蓋付き1DINも問題なく開閉可能。モニター裏のスペースと合わせて隠れ収納が2つになりましたとさ(笑)
