皆さんこんばんは👋😃
相変わらずの梅雨が開けない鬱陶しい日々が続いておりますが、コロナの影響と相まって休日は家事、育児、11弄りに精を出しておりました😁

先週末から始めた11のセルフリフトアップ😝
本当は知り合いの車屋さんにご指導頂きながらやろうと思ってましたが、なかなか時間的な都合がつかず、「自分でやってみてダメだったら助けにいくよー」なんて言ってもらったので、ダメもとで挑戦することになりました😅

まずはリアのリーフ交換の様子から投稿させて頂こうと思います❤️

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像2枚目

今回は作業の様子を細かく載せて備忘録にしようと思ってます😉

素人+ネットで調べた情報を元に作業しておりますので、間違ってたりすることがあるかと思います。もし参考にされる方がいましたら、自己責任でお願いします🙇⤵️

ネットで調べた情報だと、リーフ交換はボルトの固着との戦いみたいなので、作業を始める前日には外す予定の各ボルトナットには潤滑剤をたっぷりかけて染み込ませておきました🎵

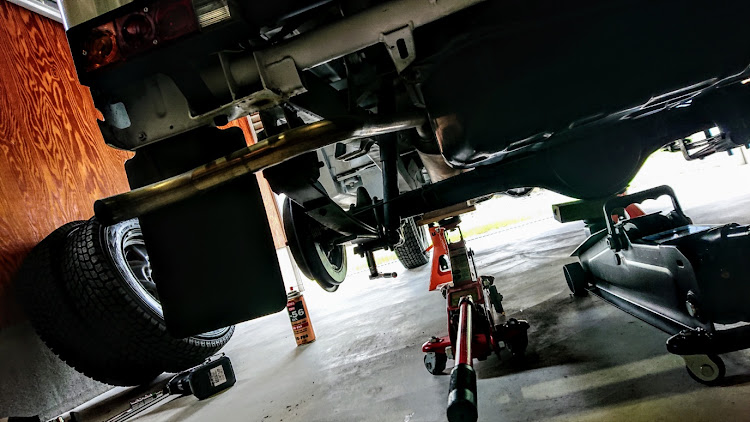

まずはタイヤを外してフレームにきちんとウマかけて、リーフを外したときに落ちないようにホーシングを固定します☺️

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像3枚目

作業前に各ボルトは緩むか確認しておきました😁

最初に外すのはホーシングとリーフを止めているUボルト🔩
かなり固くしまってるので、ロングスピナーハンドルと17mmのディープソケットがあると便利っす😉
ナットを全部外すと結構な勢いで固定金具が外れるので注意が必要です😱

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像4枚目

こんな感じでリーフから外れるので、ここに繋がってるショックも外します😉

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像5枚目

これでUボルト、バンプストッパー、ショックが無事に外れました🎵
だいぶくたびれてるけど、ボルト類の固着もなかったので、ショックとバンプストップ以外は再利用しました😁
Uボルト&ナットを全部揃えると6~7000円ぐらいかかります😅

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像6枚目

そしていよいよ固着してるでお馴染みの車体側ピポットのボルトを外します😅ドキドキ💓

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像7枚目

ボルトをカットする為にサンダーも準備してましたが、以外にもすんなり外れてくれました♪ヽ(´▽`)/
左側のリーフが無事にはずれたところで作業は中断して、娘の習い事の送迎からの夕飯作り~寝かしつけ&残りの家事を全てこなして夜の部です💦

ゆっくり弄れる時間が欲しい😭

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像8枚目

家事をこなした22時過ぎから続きの作業を開始しました😁
左側と同じ手順で反対側のリーフを外して行きます❗
写真はシャックルを取り外してるところです👍
こちらは固着してることはほぼないので、ボルトを外したら純正シャックルをウニウニ揺らして取り外します😉

左右のリーフ&ショックが外れると、ホーシングが落ちてしまうので、ジャッキで固定しつつ、あらかじめロープなどで吊っておくと安心です👍

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像9枚目

ここで新しいリーフと固定金具のマッチングを確認したところ……ボルトが入るはずのセンターの穴が小さすぎて入りません!Σ( ̄□ ̄;)

純正リーフのボルトより若干大きいみたい😭

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像10枚目

仕方ないのでタケノコドリルで穴を広げました😑

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像11枚目

穴を広げたところの錆止めついでにいつものシャシブラ塗装🎵

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像12枚目

乾かしてる間に新しいブッシュにシリコングリスをたっぷり塗って組み付けました😁
左右のリアで全部で12個、リーフキットにはシャックルで使うボルトナットが付いているので、ブッシュの中に入れておきます😉
かなり固いので、シリコンスプレーやらグリスやらをたっぷり塗ってから、ゴムハンマー等で優しくぶっ叩くと入りました❤️
ピボットのボルトはディーラーで新品購入しておきました😙

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像13枚目

リーフキットとは別で購入したファーム製8の字バンプをUボルトに挟み込んで、塗装した取り付け金具にリーフを挟んで取り付けます😉

取り付けの際はホーシングの穴とリーフの突起を合わせつつ、下から挟み込む金具にリーフのセンターボルトを合わせていきます😅
なかなか入らなかったけど、ホーシングを前後左右に調整しながらぴったりハマる位地に調整して入れました❤️

4箇所のナットを均等に締めてリーフの取り付け完了です👍

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像14枚目

最後にこちらもリーフのキットに入ってたロングショックを取り付けて、同じ工程で反対側もサクッと取り付け完了🎵

タイヤを着けて、いよいよ着地♪ヽ(´▽`)/

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像15枚目

メッチャ上がりましたー♪ヽ(´▽`)/
リヤだけなので、メッチャ前傾姿勢です😅

何だかんだで深夜の2時くらいまでかかっちゃいましたが、なんとかリヤのリフトアップが完成しました❤️

心配してたボルトの固着もなく、無事に出来てメッチャ嬉しかったです👍
作業の後のシャワー(2回目)が気持ちよかったなぁ〜♪ヽ(´▽`)/

ジムニーのセルフリフトアップ・モーターファームリーフキットに関するカスタム事例の投稿画像16枚目

参考までに各ボルトの締め付けトルク(ネット情報😉)です‼️
今回のリーフ交換にあたって、ネットでたくさん勉強しましたが、僕のお勧めはYouTubeのちゃんしよチャンネルです👍
リーフ交換の様子を分かりやすく動画で見られるので、とっても参考になりました🎵
ちゃんしよさんのお人柄も素晴らしくて同じ動画を3回ぐらい見ちゃいました❤️

次はいよいよフロント側の交換作業になります😙
平日の夜に作業を進めてましたが、ピボットブッシュのカラーを注文し忘れて部品の到着待ちの状態です😭
また週末の隙間時間でやろうと思ってるので、完成したら投稿したいと思います🎵
