カローラスポーツHV GZ モデリスタフルエア2020/7/11納車されました 茨城県南&県央あたりををうろついてます💨 皆さんと情報共有してできていけたらと思いますのでよろしくお願いします😊
ウーファー、アンプ取り付けの為バッ直作業しました💦
今回はケーブル引き込みのみで作業終了
ケーブルはオーディオテクニカのリレー付きをチョイスしました
まずはカバーやクリップを外してカウルトップを外します
クリップ4箇所
ワイパーブレードカバー左右2箇所
カバー2箇所
精密ドライバーなどを隙間からつっこんで上に持ち上げると外れます
ビス2箇所外してワイパーモーター取り外します
モーターの束線クリップも外すのですが外しづらい…
10mmボルト8本
14mmボルト4本外すと鉄板外れます
途中写真撮るの忘れた…
ここまで来たらようやく引き込み口にアクセスできます
ここまで30分くらい

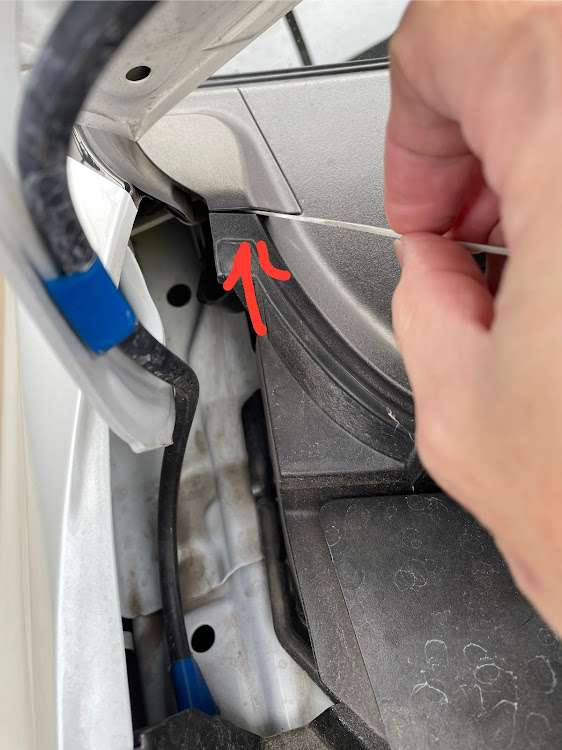

赤丸部分の先端をカッターなどで切りおとします
右の板金が邪魔で作業性とても悪いです💦
引き込みにはエーモンの配線通しを使用しました
肝心の車内側は写真撮ると忘れました💦
すいません
こんな感じで引き込み完了
今回はこれで一旦作業終了です
総作業時間2時間30分くらいでした
