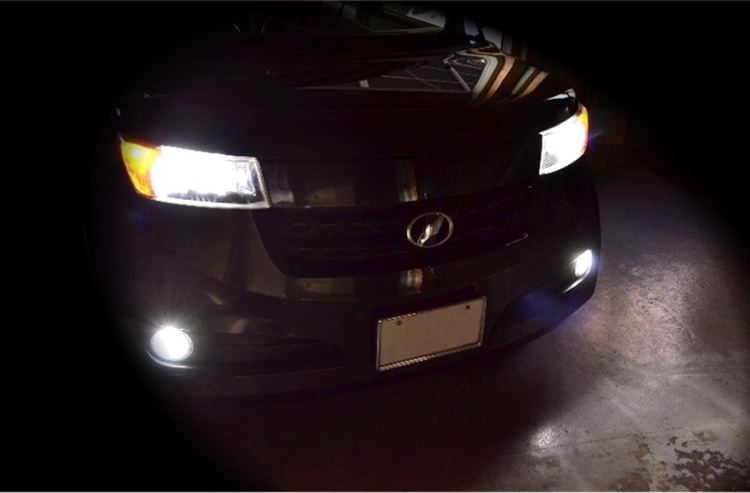

bB QNC2#系にfcl.(エフシーエル)のHID取付けました。
【メーカー】トヨタ
【車　　種】bB QNC2#系
【商　　品】
ヘッドライト ： fcl.純正型バラスト55W パワーアップキット 6000ケルビン
フォグランプ ： fcl.35W HB4 6000K

bB QNC2#系の純正HID(D4R)を55W化します。今回は、純正型バラストを使用して取付けを行いました。 取り付けの流れをご案内致しますので、取り付け作業にお困りの際、是非ご参考になさって下さい。

▼ヘッドライト(ロービーム)編
エンジンルーム イメージ

使用部品:クリップ外し、ラチェット,エクステンションバー、ドライバー
おすすめ工具:磁石皿(ネジを無くさないため)
　　　　　　仕切りのあるケース(取外し取付けの手順を間違えないように)
作業時間:30分
作業難易度：★★☆☆☆
作業概要：バンパー、ライトユニットの取外しを行います。その後、純正バラスト・バルブをfcl.商品に置き換える。

ライトユニットを取外す必要があるので、上方のパンパーをズラします。
白丸の部分にクリップで固定されていますので、クリップ外し等を使用して取外します。
※今回は、バンパーの取外しまでは行わなくても作業ができたため、取り外しは行っておりません。

クリップは、割れやすくなっていますので、慎重に取外してください。

バンパー横のタイヤハウス内に2個クリップで固定されています。
※反対側も同様に外します。

白丸のビスを外します。

ナンバープレートの裏もビスで固定されていますので、取外します。エクステンションバーを使用すると作業性が向上します。
これで、バンパーの上方のみ取り外すことができます。

ユニットを取外すため、固定されているビスを外していきます。
バンパー横に1個、左右にあります。

ユニットを取外すため、固定されているビスを外していきます。
バンパー横に1個、左右にあります。

運転席側は、ウォッシャータンクのホース裏にあるため、一度取り除く必要があります。

ライトユニット取り外し完了です。

純正バラストはヘッドライトユニット裏にあります。
4か所ネジでとまっているので、ドライバーで取外します。

ネジと、防水パッキンは使用するので、なくならないように保管しましょう。

バルブとイグナイターを取外します。

電源線を外し、バラストを取外します。イグナイターは、上手く隙間から通してください。

光軸の角度によってはイグナイターが抜けない場合がありますので光軸を上に上げてイグナイターを取り出しましょう。
※後で必ず光軸調整を行ってください。

純正バラスト取り外し完了です。

fcl.純正型バラスト(55W)を取付けます。取外しとは逆の手順で取付てください。

電源線を取付けてください。

イグナイターを通してからバラストを固定します。

イグナイターを通してからバラストを固定します。

取り付け完了です。
後は取り外しと逆の手順で、ユニット・バンパーを取付けてください。
