2021年09月10日 18時32分

たまのプロフィール画像
たま三菱 ランサーエボリューション

埼玉のエボ10乗りです 主に備忘録として使用してます サーキット走ったりオフ会行ったりしています マーチ君と社用のステップワゴン・エブリィはたまに更新します 同じ車種乗りの方はフォロー大歓迎なのでよろしくお願いします!!

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像1枚目

海外リップにカーボンクロス貼ってなんちゃってカーボンリップ作成しました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像2枚目

某オクで買った海外リップをベースにしました
VARIS風のやつです笑

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像3枚目

裏面は何にもついていないのでアンダーカバーが宙ぶらりんになってしまうのでまずはここから作成します

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像4枚目

今回は加工しやすい塩ビの板を裏側に合わせてカット

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像5枚目

その後FRPで仮固定します

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像6枚目

一度バンパーに合わせて仮付けをし VARISのバンパーについていた固定パネルと干渉しないように塩ビの板をカットしタッピングビスとFRPで接着

サイドフィンの部分も穴を開けL字ステーで塩ビの板とサイドフィンの穴を合わせて補強しました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像7枚目

大体合わせたらコネクションロッドの穴を開けて取り付け少しでも補強

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像8枚目

このままでも十分かっこいいのですがリップだけカーボンじゃないのはあまり好みじゃないのでここからカーボンクロスを貼っていきます

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像9枚目

その前にリップ内側もFRPとガラス繊維で補強します

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像10枚目

キクメンのカーボンクロス1m×3mを使用しました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像11枚目

薄い両面テープでクロスの固定しました

簡単なカーボンクロスの固定あれば是非とも教えてください笑笑

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像12枚目

こんな感じに貼れました
リップの窪みのところはあまりうまくはいきませんでした💦

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像13枚目

そこからノンパラ3層インパラ4層塗って硬化まちです

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像14枚目

サイドフィンクロス貼ってノンパラ塗っては布団の圧縮袋に入れて圧縮して保存

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像15枚目

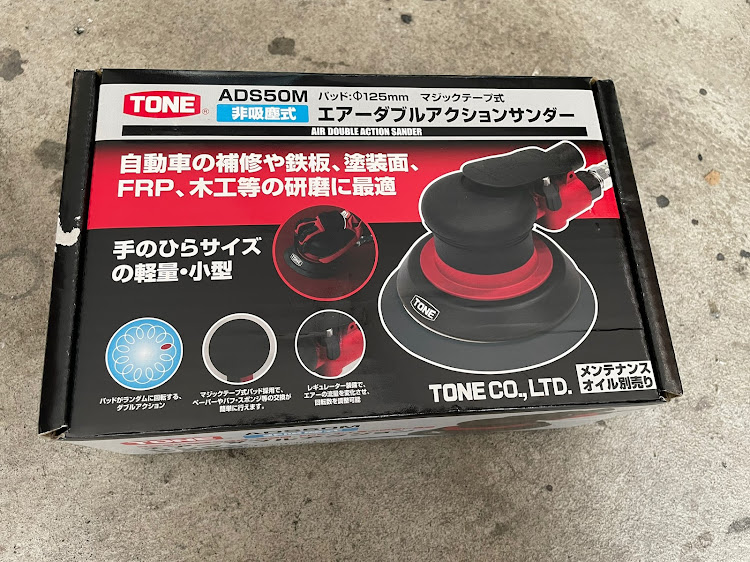

今回から頼もしいお供も購入しました

めちゃくちゃ作業効率UPです✨

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像16枚目

アストロの120番のペーパーを使用

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像17枚目

大体削って凹んでいる所はまたインパラで出来るだけ平にします

1箇所削り過ぎたので新たにクロス貼って誤魔化せてませんがごましてます💦
結構萎えました😭

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像18枚目

大体平になったら240〜800までヤスリます(写真忘れました💦

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像19枚目

こちらも圧縮袋から取り出してノンパラで厚み出してインパラで閉じてリップ同様平になるまでヤスリます

長期放置してしまったためインパラ塗っても剥離してしまったため少し削ってインパラ塗りました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像20枚目

800番までヤスッたので脱脂してクリア吹きました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像21枚目

スプレーガン出の塗装は2回目で中々うまくはできないものです💦

欲張り過ぎてガッツリ垂らしてしまいました笑

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像22枚目

この辺から急ピッチで作業していたのであまり写真ないですが
垂れてしまった部分を当て板当てて800番から削り大体凹凸がなくなったら全体を1000〜2000までヤスリました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像23枚目

2000番までやったら液体コンパウンドで磨きました

ホルツのセットのやつ使いました

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像24枚目

超極細まで磨きワゴーズのバリアスコート塗ってリップは完成です

仕事の合間合間だったのでかなり時間がかかりました笑笑

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像25枚目

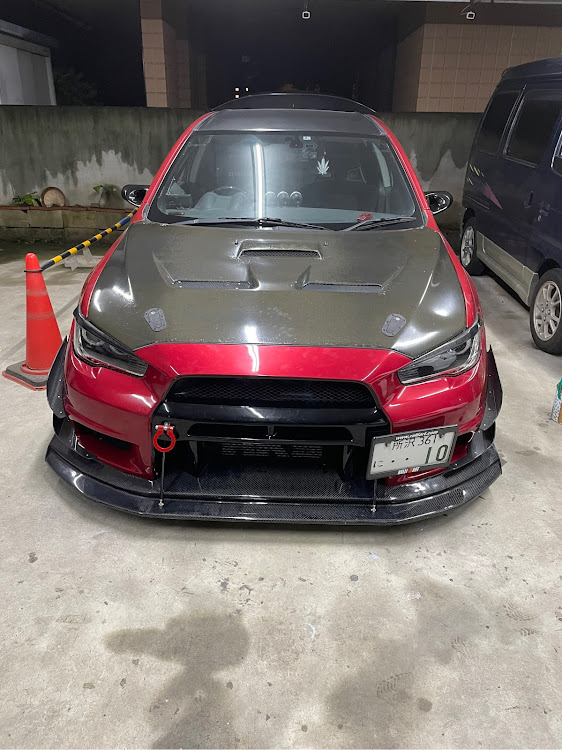

バンパーにつけてニヤニヤしてました笑笑

近くで見ると粗がたくさん仕様ですが💦
プロのように上手くは行きませんね😭

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像26枚目

色々とチリが合わなくなってしまいましたが自分の車だしかっこいいから気にしません笑笑

バンパー外しが大変になりました…
横の取り付けも破損してしまいタイラップ先生にお世話になっております

ランサーエボリューションのカーボンクロス貼り・DIY作業に関するカスタム事例の投稿画像27枚目

後はサーキットででの耐久生確かめて
擦らないように気をつけます笑笑

やはり失敗箇所はあるものの自分で作っていたものがが完成して取り付けまでできると達成感と満足感がめゃくちゃあるので楽しいです👍

以上素人DIYでした笑笑
