ﾊﾞｲﾄ先で182ｸﾗｳﾝが売れたのですが最近携帯の規制でBluetooth&ﾊﾝｽﾞﾌﾘｰ+地ﾃﾞｼﾞと追加して欲しいとの事でしたが基本ﾏﾙﾁ付きの場合地ﾃﾞｼﾞは可能ですがﾊﾝｽﾞﾌﾘｰは純正ｵﾌﾟｼｮﾝ、Bluetoothは社外品で音楽のみの限定であれば可能ですが通常は無理です。
しかし調べてみると純正ﾏﾙﾁの機能が制限されますが出来るのがわかったので作業をします。

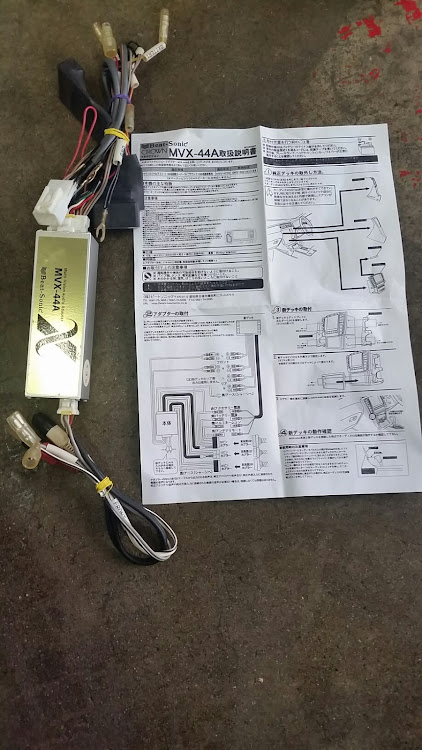

まず用意したのがﾋﾞｰﾄｿﾆｯｸから出ている商品でMVX44AというものでﾏﾙﾁﾅﾋﾞのMDﾕﾆｯﾄを外して2DINﾅﾋﾞに入れ換えて使えるようにするものです。
色々な車種の物がありますが8ｽﾋﾟｰｶｰと16ｽﾋﾟｰｶｰ用とがありますが安く済ましたいということで16ｽﾋﾟｰｶｰ用に8ｽﾋﾟｰｶｰ用を使おうとする人がいるみたいですが使用不可なので専用の物を使います。

ｾﾝﾀｰﾊﾟﾈﾙ、ｻｲﾄﾞﾊﾟﾈﾙと外していきます。
後期の場合ｺｽﾄﾀﾞｳﾝの為か気を付けて外さないと簡単に割れます😓
自分も他の後期ｸﾗｳﾝのTVｷｯﾄを付けるときにﾊﾟﾈﾙを割った経験があります。

次にﾏﾙﾁﾅﾋﾞﾕﾆｯﾄをごっそりはずします。

ﾏﾙﾁﾅﾋﾞからMDﾕﾆｯﾄを分離して………

2DINﾅﾋﾞをﾄﾞｯｷﾝｸﾞさせます。
ﾅﾋﾞはｹﾝｳｯﾄﾞのMDV-727DTです。
4ch地ﾃﾞｼﾞにBluetooth、ﾊﾝｽﾞﾌﾘｰ機能付きです。

次に地ﾃﾞｼﾞのﾌｨﾙﾑｱﾝﾃﾅを貼ってｱﾝﾃﾅを這わしていきます。

次に車速を取ります。
本来はﾏﾙﾁﾅﾋﾞ付きなので各ﾅﾋﾞﾒｰｶｰｻｲﾄを見てもﾏﾙﾁﾅﾋﾞ付きの車速線の場所は載っていません。
色々調べてﾏﾙﾁﾅﾋﾞ無し車両の場合の車速線の位置を予測で取ってみました。

ﾋﾞｰﾄｿﾆｯｸの商品の取説を見て結線していきます。

2DINﾅﾋﾞのGPSｱﾝﾃﾅを取り付けて地ﾃﾞｼﾞｱﾝﾃﾅ、ﾊﾝｽﾞﾌﾘｰﾏｲｸを取り付けて車両に取り付け仮ﾃｽﾄし問題なければ外したﾊﾟﾈﾙ類を取り付けていきもう一度ﾃｽﾄし問題なければ完成です。
この時点での機能としてﾏﾙﾁﾅﾋﾞはｱﾅﾛｸﾞTVｷｯ、MD/CD、ﾗｼﾞｵﾎﾞﾀﾝは機能せずｴｱｺﾝ類調整、ﾏﾙﾁﾅﾋﾞは機能します。
ﾊﾝｽﾞﾌﾘｰ、Bluetoothは2DINﾅﾋﾞの方で機能しﾎﾞﾘｭｰﾑ調整は2DINﾅﾋﾞとﾏﾙﾁﾅﾋﾞの両方で調整できます。

ﾊﾞｯｸｶﾒﾗは一応繋げば両方で画面は出ますが純正ﾊﾞｯｸｶﾒﾗの分岐はﾊﾟｰﾂが組み合わせれば出来ますが部品点数が増えるのとﾊﾟｰﾂが無く結線が面倒なのとﾏﾙﾁﾅﾋﾞの画面の方が大きく見易いのでﾏﾙﾁﾅﾋﾞのﾊﾞｯｸｶﾒﾗのみにしました。

これで地ﾃﾞｼﾞ、ﾊﾝｽﾞﾌﾘｰが使えBluetoothもBTｵｰﾃﾞｨｵ、USBが使えるので今時のﾅﾋﾞの機能が使えるようになりました。
2DINﾅﾋﾞに外部出力ﾊｰﾈｽが欠品していたので別に注文し物が来たらﾏﾙﾁﾅﾋﾞのVTR入力に繋いで2DINﾅﾋﾞの画像がﾏﾙﾁﾅﾋﾞにも映るようにします。

本来はﾌｨﾆｯｼｭﾊﾟﾈﾙも付いてくるのですが今回はﾊﾟﾈﾙ無しで中古で仕入れた為隙間の部分は黒のｽﾎﾟﾝｼﾞ隙間ﾃｰﾌﾟで外部出力ﾊｰﾈｽを付けるときに処理します。
ﾋﾞｰﾄｿﾆｯｸの商品を使うと17、18、200系、ﾏｰｸX等のﾏﾙﾁﾅﾋﾞ付車両に最近のﾅﾋﾞを付けて地ﾃﾞｼﾞ、ﾊﾝｽﾞﾌﾘｰ、Bluetoothが使えるようになるのでﾏﾙﾁﾅﾋﾞ付のｸﾗｳﾝやﾏｰｸXに乗っている人はしてみる価値はあると思います。
ちなみにかかった時間は慣れている人であれば2時間位で出きるかと思います。
