2020年03月22日 22時27分
蔵出し
LEDウィンカー作り直したお話
実は
LEDリアフォグランプと同時期に並行して作っていました
材料の抵抗（100本入りだけど使うのは48本）
LEDはこれを採用（実物撮り忘れ）
今回は秋葉原の秋月電子通商さんで全パーツ揃えました
LED100個（必要数96個）
抵抗100本入り（39Ω、耐1W）
点滅プログラム組んだマイコンボードで
全数検査しました（不良なし！）
接着剤でLED同士を繋ぎ、裏の足をはんだ付け
両側に抵抗をつけて
1ユニット2本の抵抗を使いました
（画面右がカソード）
ユニット毎にまた点灯テスト
マイコンボードじゃ電圧足りないので
12V電源使いました
4個LEDのユニットを6個製作
このあと 足はいらない部分を短く切っておきました
右の5本は筒状に並べ、
左のが蓋をする感じ
車に取り付けると
左のだけが正面に向きます
T20バルブ（=穴径20mm）ですが
左のは対角長さが21.55mmあるので計算上は入らない…

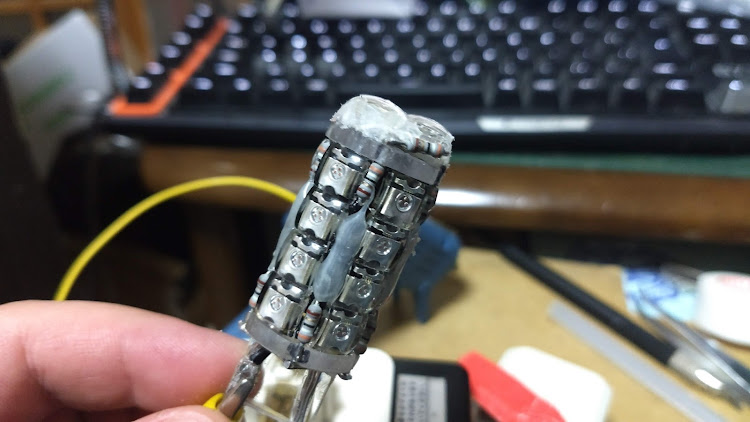

組み上がった状態です
絶縁のためにPET板とホットボンドをはさみます
付け根には 前回のリアフォグランプと同じくウェッジ球の電極をPET板で再現しています
点灯テスト
かなり明るいので
露出が自動調整されて
点灯中に暗くなってますが ちゃんと点いています
比較のために 純正球
キットで作ったやつ
完成品
計算上は700lm未満
キットのやつは180lm未満です…
お値段は
LED ¥55×96個=¥5,280
抵抗 ¥3×48個=¥144
ーーーーーーーーーーーー
計 ¥5,424
1灯当たり ¥1,356
取付後
サイズぎりぎりなので取り付けにはコツが必要…
動画も撮ってますが、ナンバー隠し忘れたので…
キットは 昼間の視認性が悪かったですが
これは 昼間でもはっきり見えます
特にデミオはリアウィンカーがかなり暗く見えるので結構明るいのじゃないと駄目ですね
