カーチューンのみなさん、こんにちは! 現在55才の、FCリターンおやじです! 21才の時に同じアンフィニ4を新車で購入し4年間乗っていました。 令和2年5月23日に、今のFCを納車と同時にカーチューンを始めました! 過去にスカイラインR30を3度所有したこともありますので、 HR30&DR30も大好物です! DIYが好きなオジサンですけど、よろしくお願いいたします!m(._.)m

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像1枚目

皆さん、こんばんは♪

今日は雪もちらつく一日中寒い日でした🥶

そんな中、地元の成田山にft-85.takaさんがわざわざこちらに出向いて頂きました😊

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像2枚目

takaさんは近々86を買い換えるとのことで、最後のチャンスでコラボして頂きました😊

前々からお会いしたいと思ってました、気が付いたら数時間も喋ってました😅
同年代なので話が弾み、車に対する気持ちや思考が自分と似ているなぁと感じました😊
今日は寒い中、来て頂きましてありがとうございました🙇‍♂️

画像は右から、ft-86.takaさん.娘、自分です😊

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像3枚目

本日のDIY🚗

FCの圧力センサーです!
このところ純正メーターのブースト計の動きが悪くなったりして、メーターの老化もあると思いますが、この圧力センサーは新車から31年物😨果たしてこれが正確がどうか分かりません😅
とっくに正味期限切れというのは間違いない😳

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像4枚目

それで、先日某オクでFD3S用の圧力センサーを落札しました👍
6型に付いてた物みたいです😁
31年物よりはいいんじゃないですかねぇ😅
ありがたいことに、コネクターまで付いてました😁

画像はバラして洗浄後の物です👍

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像5枚目

中○屋さんから販売されているセンサーキットを参考に、変換ケーブルを製作してみました😁

カットされたケーブルに段違いに半田して、収縮チューブを付けます👍

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像6枚目

チューブを被せて、エーモン工業の4極カプラーを用意しました👍

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像7枚目
RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像8枚目

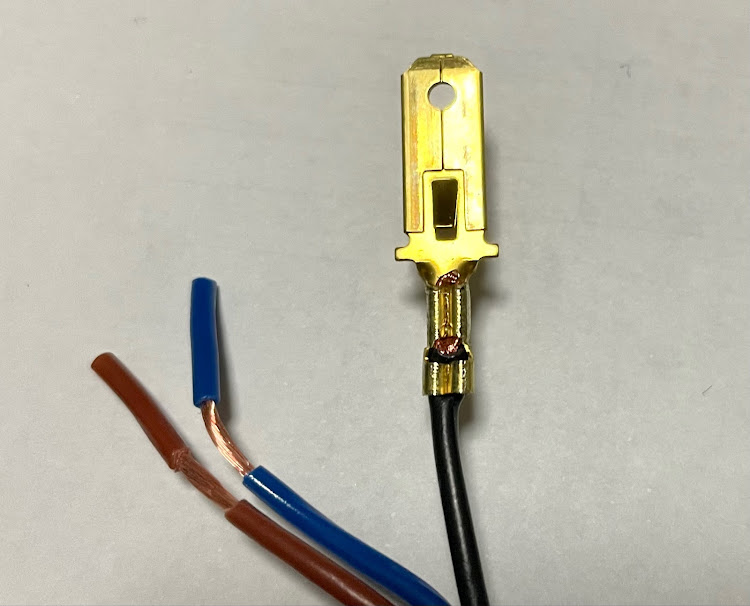

先端の被覆を剥いで、圧着します💪
心線の先が出てるのと圧着がしっかりされ、線を引っ張っても抜けないかを確認します👍

0.5sqなので10mmちょっと剥いで半分に折り曲げて圧着しました👍

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像9枚目
RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像10枚目
RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像11枚目

図のようにコネクターに差し込んで完成です👍

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像12枚目

これで、なんちゃってFD3S圧力センサー変換キットが完成しました👍😁

RX-7の86とコラボ・本日のDIY・FD流用パーツ・自作圧力センサーキット・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像13枚目

装着〜!👍

ブラケットとセンサーの向きは変えてあります😅
何かスッキリしましたね😁

交換前、ブースト計は左下です!

キーをオンにして0の少し下ぐらいです😅

交換後です、左下ブースト計は0の少し上に来ました😳

走ってみると、明らかに針の動きが良くなりました👍
早くなったかどうかは微妙ですが、針の動きが早くなった分ブーストが早く掛かる気もするけど⁈

まぁ、前よりはいい感じです👍
ただ正確がどうかは社外ブースト計を付けないと分かりませんね😅
とりあえず、様子見です😅

以上、ご視聴いただきましてありがとうございました🙇‍♂️
