2023年10月03日 14時39分

隊長のプロフィール画像
隊長トヨタ スープラ JZA70

はじめまして すみません… こちらからの即フォロー返しはしていませんので、ご了承ください できるだけ、お会いした方をフォローしております 通知設定していないため、コメント返信遅くなったり 仕事日はアクセスしないので、まとめて「イイね」したりになります 控えめな活動ですが、よろしくお願いします

スープラのDIYに関するカスタム事例の投稿画像1枚目

ある日突然、ヘッドライト(LO)が不点灯に💦

なのでその後、ずっと乗ってません😆

色々な方々の助言、配線図、症状を分析した結果…

ジャンクションボックス〜ディマースイッチ(配線図の緑部分)に原因があると思われる

配線劣化かスイッチ不良のどちらか又はその両方

スープラのDIYに関するカスタム事例の投稿画像2枚目

まずは簡単なディマースイッチからアプローチ

埃を被ってるディマースイッチを外して

スープラのDIYに関するカスタム事例の投稿画像3枚目

ご対面😆 の瞬間に原因判明👍

この写真でも感の鋭い人なら分かると思います☺️

スープラのDIYに関するカスタム事例の投稿画像4枚目

はい
ディマースイッチの銅板接点が焼けてます😅

色からして、かなりの高温になったと思われます
火事にならなくて良かった💦

スープラのDIYに関するカスタム事例の投稿画像5枚目

接点がかなり煤けてるので、接点不良で抵抗が増えて発熱したと思われます

スープラのDIYに関するカスタム事例の投稿画像6枚目
スープラのDIYに関するカスタム事例の投稿画像7枚目

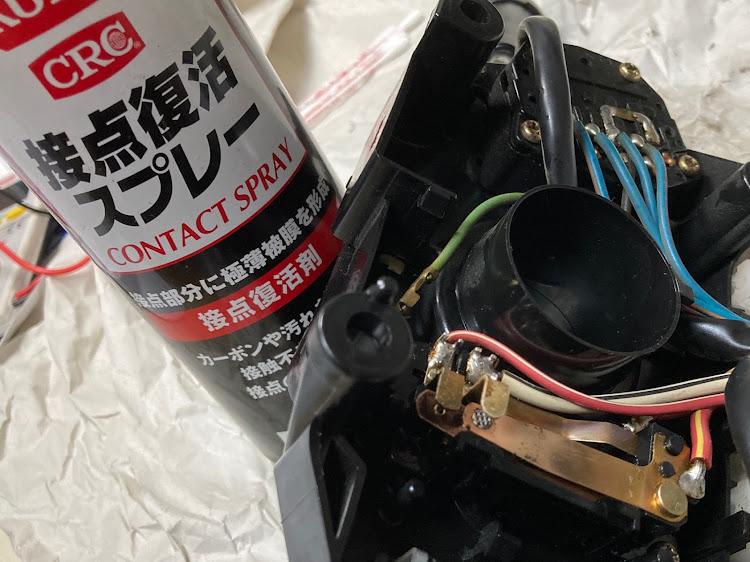

ワイヤーブラシで磨きたいけど、入らないので…
接点復活剤や綿棒とか駆使してゴシゴシ…

結構綺麗になりました😁

スープラのDIYに関するカスタム事例の投稿画像8枚目

せっかくなので、その他の接点もグリスを除去して…

スープラのDIYに関するカスタム事例の投稿画像9枚目

接点の酸化皮膜除去のため磨いて

スープラのDIYに関するカスタム事例の投稿画像10枚目

ウインカースイッチも電極磨いて

スープラのDIYに関するカスタム事例の投稿画像11枚目

可動部も全部バラして、掃除とグリスアップ

スープラのDIYに関するカスタム事例の投稿画像12枚目

組み付ける前に、テレスコが固着していたので分解清掃、グリスアップ

まぁ、ポジション決まってるので、使わないですけど😆

固着している位置で問題ない(テレスコ使わない)のであれば、この作業はやらなくて良いと思います
😊

一応、スムーズに動くように😁

スープラのDIYに関するカスタム事例の投稿画像14枚目

ボスの接点も清掃とかして

あとは逆の手順で組み上げておわり☺️

途中、色々ありまして…
通算1か月くらいかかりました💦

ヘッドライト作動🆗
ワイパー等作動🆗

後日、試運転やって完了です😊

長かった💦
