はじめまして(*´∀`*) 2019(R1).05.24 納車←ルーミーカスタムGT RAV4 GZ 2024.02.29納車しました😍 よろしくお願いしますꉂ(๑¯ω¯)σ 無言フォローすいません｡°(°´ω`°)°｡

RAV4のグリルマーカー付けたい・RAV4乗りさんと繋がりたい・オプションカプラー・DIY・オフ会に関するカスタム事例の投稿画像1枚目

皆様、お久しぶりですこんばんは🙇‍♂️

ながらくさぼってました💦💫

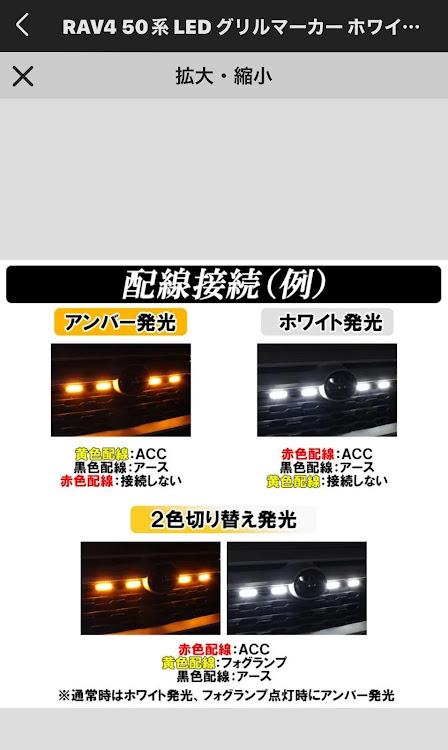

グリルマーカーについてでしたがどなたかこちらのマーカー使っている方いらっしゃいますか？🙄

フォグに繋ぐって書いてあるからオプションカプラーは必要ない感じなのですかね？😓

配線関係は無知すぎて..

どなたかよろしくお願いします🙇‍♂️

RAV4のグリルマーカー付けたい・RAV4乗りさんと繋がりたい・オプションカプラー・DIY・オフ会に関するカスタム事例の投稿画像2枚目

オフパケコラボ😍

RAV4のグリルマーカー付けたい・RAV4乗りさんと繋がりたい・オプションカプラー・DIY・オフ会に関するカスタム事例の投稿画像3枚目

RAYS & デルタフォース

RAV4のグリルマーカー付けたい・RAV4乗りさんと繋がりたい・オプションカプラー・DIY・オフ会に関するカスタム事例の投稿画像4枚目

RAIZE☓RAV4☓RAV4

きよ654

補足です私が密林で購入したOPカプラーの配線例で説明するとグリルマーカーの赤線をOPカプラーの赤線　黄色線をOPカプラーの白線に繋ぎ　黒線はボディーアース車内側はOPカプラーの赤／黒線からそれぞれ分岐させてヒューズホルダーを個別に付けて分岐させた配線をそれぞれスイッチに繋ぎ、１つはOPカプラーの赤線、もう一つは白線に繋げばOKです。アンバー発光　ホワイト発光　切り替え発光　消灯　4通り出来ますね！

2024年08月12日

黒猫

おはようございます☀ めちゃめちゃ分かりやすいです🥰✨ ご丁寧にありがとうございます🙇‍♂️ フォグ+は考えなくてもいいってことですよね？きよさんのも切り替えのやつですか？😁

2024年08月13日

きよ654

おはようございます🙂 その切り替えタイプのグリルマーカー良いですよね！残念ながら私のはアンバー発光のみです💦ラプター対応が有れば欲しいですね。フォグと連動させたければフォグ➕ですが、あまりメリットを感じないのでOPカプラーの方がお勧めです！私は日中でもデイライト気分てグリルマーカー光らせてます💦 フォローありがとうございます🙇 フォロバさせて貰います宜しく🙂

2024年08月13日

黒猫

切り替えいいですよね✨やすくゲットできました😁 ACC時はデイライト同様白発光でフォグ付いたときにオレンジに光るタイプみたいでした！配線次第だとおもいますが😅 フォグ付いた時にオレンジに光るままにして、オレンジだけスイッチで付ける消すってゆーのがいいかなあ？って思ってたんですけれども、そーゆーのも可能なんですかね？🫣 ほんと無知ですみません🙇‍♂️💦

2024年08月13日

きよ654

フォグがついた時にオレンジにして尚且つスイッチでオンオフしたい時は、電源をフォグランプから取り出し→OPカプラーの白線にヒューズホルダーを介して繋ぎ→スイッチ→○線→グリルマーカーの黄色線に繋げば可能です。 ○線と言うのはまだ確認出来て無い配線の事でOPカプラーのエンジンルームと室内を繋ぐ配線は黒、黄、赤、白と4本有るのですが導通を確認出来てるのは赤と白線だけで黒、黄線は確認出来てません最悪、別に1本線を通さないといけなくなるかも知れませんね💦

2024年08月13日

きよ654

エンジンルームのフォグ電源では無く　室内のフォグのスイッチから電源を取れば白線だけでも良いです。その線が容量的に不安だったらリレーを付けてバッ直と言う方法も有ります。

2024年08月13日

黒猫

フォグ絡めると難しい感じになりますね💦 多々でさえ配線関係わからないので😅 密林にあるのは結構上位にでてくるやつですよね？🤔

2024年08月13日

きよ654

RAV4オプションカプラーで検索で出てくる中で私が購入したのは¥1800円のギボシ端子が付いていない安いタイプの方です。 https://amzn.asia/d/hhfto5T

2024年08月13日

黒猫

ギボシがある無しの違いなんですね💨

2024年08月13日

きよ654

現在価格で￥560円の差ですが別にギボシ端子を買う事を考えれば余り差はないですね😅

2024年08月13日

黒猫

そーなんですね😂 自分でつけるのもあれなので、ギボシ付きの方にします笑スイッチは空きなかったのでボンネット内でもいいかなって思いました😂

2024年08月13日

きよ654

黒猫さんコメント失礼します🙇 そろばんさんの言われてる通り個別に光らせたい場合はオプションカプラーが1番簡単に配線もスイッチも綺麗にまとめられて良いと思います。私はオプションカプラーを利用してTRD LEDランプ、グリルマーカー、ボンネットライトそれぞれ個別にオンオフ出来る様にしています。

2024年08月12日

黒猫

こんばんは、はじめまして😊 グリルマーカーが2色切り替えなんですけれども、オレンジに固定とか白に固定での切り替え、オレンジだけ消灯させる等考えていたんですけどもやっぱりオプションカプラーはあった方がいいんですね🫣✨

2024年08月12日

そろばん

そのグリルマーカーを使ってる訳じゃないのですが、その商品の説明書が言いたい事を説明すると配線を作る作業等が苦手な人向けに接続の仕方の例を提示してるだけです。その通りの接続をする場合は簡単なやり方ですとエレクトロタップを用いて配線に割り込ませて電源を取るやり方になりますね。これをするならばOPカプラーは必要ありません。デメリットとしては、既存の配線から電源を拝借する泥棒配線ですんで、泥棒先の状態（通電状態）に依存するのでグリルマーカーだけ点灯させたいとか融通性は有りません。キチンと灯火類を個別に光る光らないを切り替えたいってなるとOPカプラー利用したり、新規に配線作って車内に引き込む作業したり等が必要になりますが、上記の説明で不安が有る状態でしたら、知り合いの電装系少し詳しい知人にお願いするとかの方が宜しいと思います。電装系は一歩間違えると簡単にショートしますし、最悪車両燃えます。

2024年07月23日

黒猫

そろばんさんこんばんは(* ॑꒳ ॑* ) 詳しく説明していただきありがとうございます🙇‍♂️🥺 あくまで例なのですね🤔 ライト連動はもちろんですけれども、スイッチで色固定にしたり、切り替えもできるならやれたらいいなあって思ってました✨ そのときはカプラー用意すればいい感じですよね？最近の車やらかすとすぐエラー出るみたいなので自分じゃ怖いです😅

2024年07月23日
