バックカメラを取り付ける作業です♪
ライセンス灯横に穴を開けて配線を通しました(*^^*)
外側はプラッチックなので簡単に開きました。
内側は鉄板なので鉄キリで小穴を開けてリーマーでグリグリ穴を拡大していきます。。。
思いのほか上手く行きました(≧∇≦)b
バックランプがトランク側に付いてるのでバックランプから電源を確保しました(^^♪
これでバックギア連動でカメラが起動します❣
ドコから何の作業をしたのか書いておかないと次開けたとき確実に忘れてます笑笑
オケです(≧∇≦)b
モニターはまだ届いてないです笑笑
ココまで配線してモニター到着待ち(^^♪
そしてモニター到着!(^o^)!
ヤフオクで1000えん+送料(*^^*)
映像ケーブルーーーーーっ(>ω<)
あと15センチーーーーーっ笑笑
仕方なく延長ピンケーブルで繋ぎ。。。
バックランプから同時に引いてきた
電源ケーブルも繋ぎ。。。
ルームミラーモニターです❣
エンジンスタート＆リバースギア!(^o^)!
おぉ～～なんぢゃ〜〜(*´∀｀)

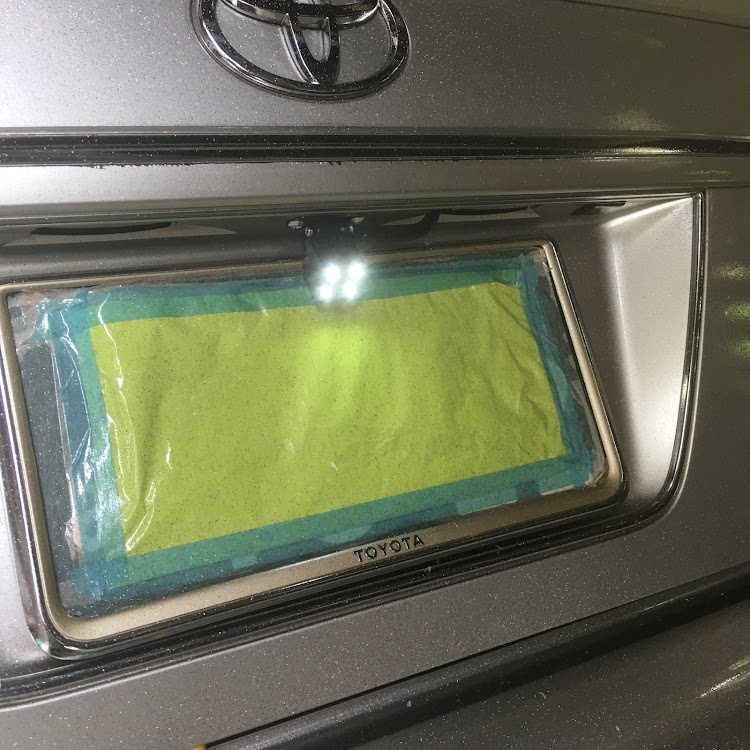

塗装の為にマスキングテープ貼ってました笑笑
Complete❣❣❣
自車のバンパーも映っています♪
肝心の暗闇でのテストです❣
ほぼほぼ真っ暗のガレージです(*^^*)
