クラウンロイヤルのゼロクラウンDIYに関するカスタム事例

地デジフルセグチューナーのアンプケーブルをつけることにしました。
③番のリケイフィルムをはがします。

今日はよく晴れてて作業日和。^ ^

アンプケーブルのリケイフィルムをはがして、金属部分がフィルムアンテナに接合するように貼ります。

脱脂してないと滑って付かないので気をつけてください。
かなりケーブル弾力があり、もっと細く出来ないの？って思いました。

窓上部分ののケーブルは屋根裏に隠しながらAピラー側に持っていきます。

運転席側も同じように。
今回コッチ側はAピラー通したあと下まで。そこから、アクセル、ブレーキペダルの裏を通したあと、シフトレバーのあたりの後ろを通して、助手席の足元後ろを渡して左ドア下へ。

結局地デジチューナーの置く場所は助手席の下にしました。

左ドア下カバー、引っ張れば外れます。

この部品は引っ張れば開きますので、順番にケーブルを並べます。

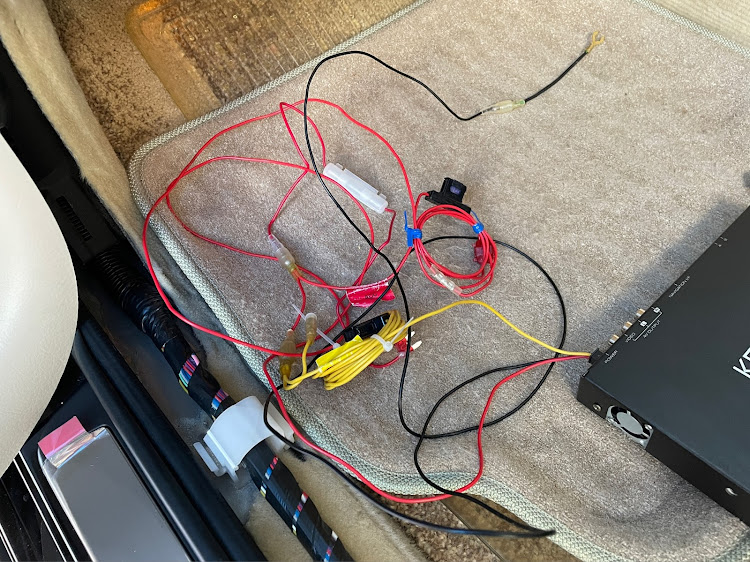

助手席下におさめてからヒューズまでの長さをうまくのばします。

丸めるのも嫌なので前後に延ばして調整。

電源は右例の上から4番目、10Aと7.5Aの間の空きに低背ヒューズを挿しました。

ちなみに右列の下から二番目は、先日付けたドラレコの低背ヒューズ電源。

先日までiPodを挿していたRCAケーブル。先端にメス〜メスをかまして、地デジフルセグチューナーからのケーブルを迎えに行くカタチ。

キーをアクセサリーにして、リモコンで受伝部に向けてON。
どうにか先日交換したファンは回りました。

ICカードのテストは大丈夫そうですが、
運転中に見れる工事をしてませんでした。

本当はTVキットなるもの、別名テレビキャンセラーを付ければいいんですが、
裏のハーネスのパーキング線をアースに落とすだけらしいので今度またトライすることにします。
