2022年09月17日 13時51分

HIROのプロフィール画像
HIROトヨタ RAV4 MXAA54

※2022.07更新🚗 去年、納車されてからあちこちDIY等でカスタムしてたんですが 最近このアプリを知りました(汗) 去年より触ってた部分の投稿をしつつ 最近やっている外装のカスタムも上げていこうと思います。 RAV4大好きなのでノーマル状態でカッコいいから皆さんのRAV4も色々も見たいですw 愛車共によろしくお願いいたします。 もちろん無言フォロー大歓迎です♪ でも、コメントも添えてもらえるとめちゃ喜びます😊

RAV4のHIROさんが投稿したカスタム事例の投稿画像1枚目

グリルマーカーをスイッチ連動にする為に
オプションカプラなるものを使用して
車内にスイッチを追加しました😄

RAV4のHIROさんが投稿したカスタム事例の投稿画像2枚目

以前、カーチューンの皆様から教えてもらったおかげで配線はこんな感じで良いかなと。
オプションカプラはヤフオクにて。
純正風スイッチはネクサスジャパン製のものを使用しています。

オプションカプラは白色のカプラ側で
オスギボシ側に電気が流れており
メスギボシ側へ繋ぐことで
車内へ電気が流れるというもの。

ACC電源(赤)をスイッチ配線の赤へ。
アース線(黒)をスイッチ配線の黒へ。
電装品配線(赤メス)をスイッチ配線の緑へ。
こんな感じにつなぎました。

スイッチ配線の緑線はスイッチONによって赤配線の電気が流れる線なので
今回の場合グリルマーカーの線へ繋ぐ必要があります。

スイッチ配線の黄色はスイッチの文字盤LED電源なので
近くのスイッチから取りましょう。

RAV4のHIROさんが投稿したカスタム事例の投稿画像3枚目

バコバコ外して。。。

RAV4のHIROさんが投稿したカスタム事例の投稿画像4枚目

この白枠内のカプラがオプションカプラになります。場所的にETC車載器の裏側に位置します。
近くにあるフットランプのカプラと間違えないようにしましょう。

実はコレ、モデリスタエアロのLED用のカプラが付いていて。。。

RAV4のHIROさんが投稿したカスタム事例の投稿画像5枚目

抜くとこんな感じになっていました。
コレを抜くとエアロのLEDが点灯しなくなるので
外さず白枠のカプラへ
オプションカプラのオス側を刺します。

RAV4のHIROさんが投稿したカスタム事例の投稿画像6枚目

繋ぐとこんな感じに。

RAV4のHIROさんが投稿したカスタム事例の投稿画像7枚目

車本体側のカプラ内部なんですが
こんな感じの端子になってます。

スイッチの緑配線を繋いだ
オプションカプラのメス側の配線の位置と
このカプラ内の端子が合っていないと車外へ電気が流れないので気をつけましょう。
僕はこれに気付くのにちょっと時間がかかりました💦

以前投稿した
助手席側のパワーウィンドウスイッチのLED化にて
ターミナルリペアを使ってイルミ電源を取ろうと
した時と同じ事柄でした😅
成長していない。。。

RAV4のHIROさんが投稿したカスタム事例の投稿画像8枚目

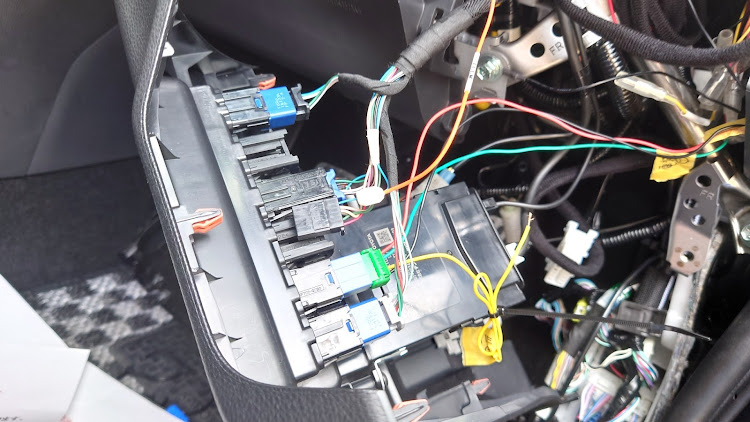

スイッチを取り付けてコネクタを差し込みます(緑コネクタ)。
黄色のイルミ線は左側にある
茶色の線がスイッチ用のイルミ線なので
検電器で確認した後エレクトロタップで繋ぎました。

RAV4のHIROさんが投稿したカスタム事例の投稿画像9枚目

スイッチON/OFFで導通チェック♪
アマゾンのレビューで
ネクサスジャパン製のスイッチは
商品紹介文と違いLEDが緑と聞いたのですが
実際に購入した商品は青色でした。
良かった〜☺️

RAV4のHIROさんが投稿したカスタム事例の投稿画像10枚目

車外のオプションカプラ側へ検電器を指して確認。

RAV4のHIROさんが投稿したカスタム事例の投稿画像11枚目

車外のオプションカプラですが
以前、モデリスタエアロ用にカプラが使用されていると聞いてましたが
何でか1個空きがありました♪
僕のRAV4が2022年のGグレードなので
同じ年式の人はこうなってるのかな?

青色側が空いていたのでこちらへオプションカプラを指しておきました。

RAV4のHIROさんが投稿したカスタム事例の投稿画像12枚目

コチラが社外側のカプラです。

RAV4のHIROさんが投稿したカスタム事例の投稿画像13枚目

今回はソケットレンチを仕事場へ置いてきてしまったので
グリルマーカーは次回へ持ち越し💦

スイッチの連動は出来たので
あとちょい頑張るぞ〜😁

ここまで見てくれた方本当にありがとうございました😌
