去年の追突事故でレンズが割れたコンビランプを分解してみました。
リヤコンビランプのレンズは溶着されているので、ヘッドライトのように熱してシーラーを溶かしての分解はできません。
もう使用しないのでレンズを割って分解しました。

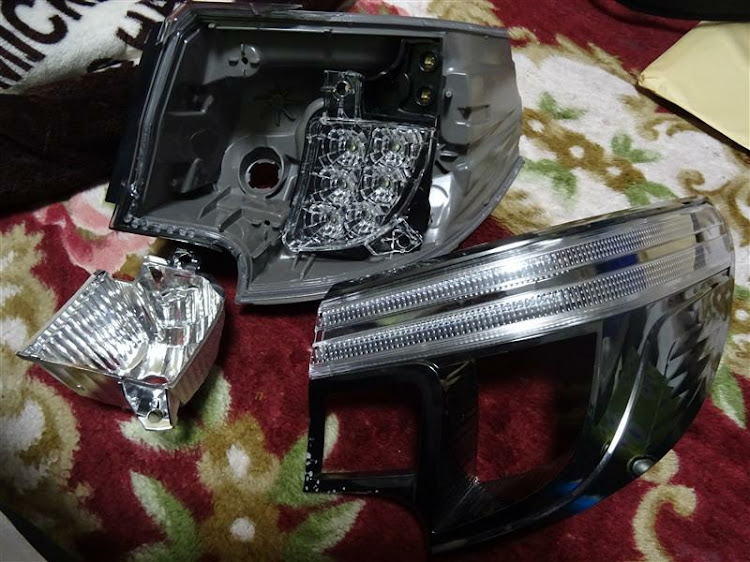

レンズを取り除いて、裏側のビスを外しますとインナーリフレクターが外れます。
ストップランプのインナーレンズを外します。

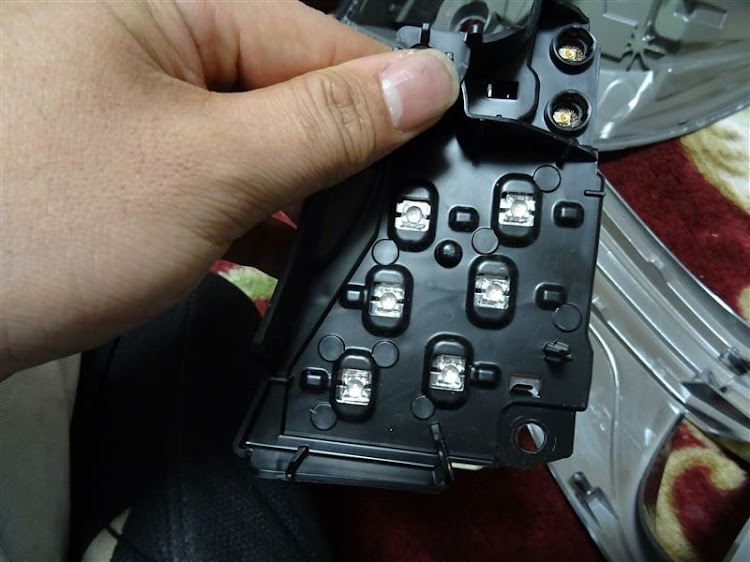

ディマー＆ストップのLED基盤を取り外します。
ディマーLEDがチップタイプ、
ストップLEDがFluxタイプです。
コネクターから電源を取るとこのように光ります。
ディマー（スモールランプ）は上の2つのLEDとインナーリフレクターの2段のアクリルを通して光ります。
アクリルにLEDをはめ込むとライン状に光るようになってます。
LED基盤の裏側です。
白いコネクターのの端子は上から
ディマーの＋
ストップランプの＋
アース(－)です。
