2020年12月26日 19時21分

RAV440(yoshio)のプロフィール画像
RAV440(yoshio)トヨタ RAV4 AXAH54

犬猫バイク好きのおっさんです🐕‍🦺🐈‍⬛🏍 千葉で細々とやっております😊 RAV4乗りの方仲良くしてください😆 ひとつも投稿がない、所在不明な方はフォローしない事がありますのでご了承ください🙏

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像1枚目

サイドチューブ取り付け完了👍

ついにやりました🤩

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像2枚目

てことで、なんとな〜く解説します😅
ホントはもっと細かく写真撮りながらやろうと思ったんですけど、そんな余裕はありませんでした😩

取説も全部英語なので、取り付け前に挫けそうになりますが、図をよく見てボルトナットワッシャーの順番さえ分かればそんなに難しくないです👍
ただ自分の出来の悪い頭で理解するのにしばらくフリーズしてました🥶

取説は基本的にpassenger(助手席側)側の取り付け方がメインですが、それが運転席側です。(左ハンドル向けなので)

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像3枚目

それと取説にはサイドの下側のパネルを外せと書いてあります(多分)が外す必要はないです👍
ここで英語が読めないのが役にたちます😏
英語が読める真面目な人だとパネル外してしまうでしょう😆

まずサイドパネルの下側のこれを外します。
マイナスドライバーとかで簡単に取れます👍

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像4枚目

取るとこんな感じ。

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像5枚目

樹脂のパネルをカッターで切る🔪
よく切れるカッターを用意しましょう❗️

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像6枚目

その穴にこのL字型のボルトと、ボルトがニョキっと生えたプレートを突っ込む。
最初こんなグラグラでちゃんと固定されるのか心配になりますが、ネジ締めていけばガッチリ固定されます👍

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像7枚目

こんな透明なワッシャー?で仮止めする感じ。

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像8枚目

チューブを乗せるブラケットが前、中、後と3カ所ありますが、形は違うものの手前と奥の2カ所をさっきのL字のボルトで固定します。

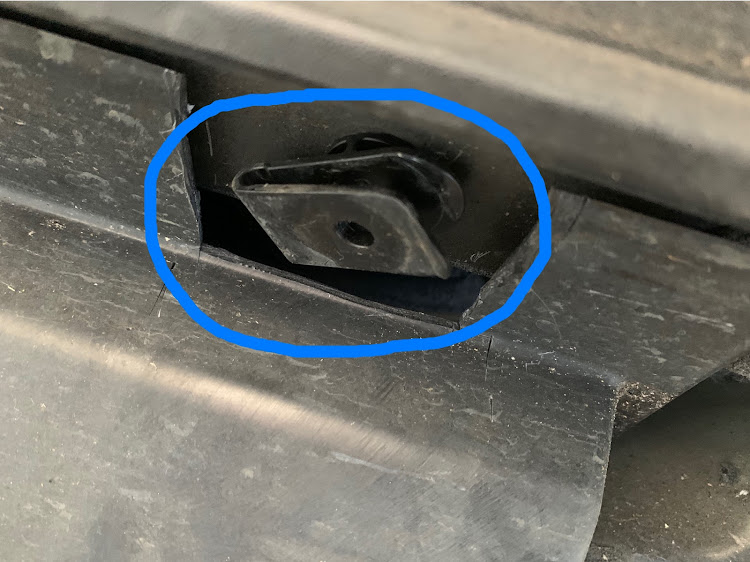

でこれが奥のクリップ。
これが手強い😣
多分ちゃんと外し方があるのでしょうが、どんなにコジっても取れないので破壊しました👍

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像9枚目

これがハイブリッドだけにあるという金属製の板。
運転席側の後ろです。
薄いので簡単に切れます👍
写真がイマイチですが、この青い線の辺りをニッパーとか金切りバサミで切ります✂︎

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像10枚目

ちなみに助手席側後の取り付け位置。
右の青○のようなフタ?を外すと左の青○のような穴が開くのでそこにさっきのボルトが生えたプレートを入れます🔩

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像11枚目

で、ブラケット取り付けるとこんな感じ。
運転席側3ヶ所、助手席側3ヶ所の合計6ヶ所にブラケットを付けます。
これが付いたらもう完成したも同然です👍

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像12枚目

はい完成〜🎉

ブラケットだけ付けた写真を撮り忘れました😅
早くチューブ載せたくて焦ってましたね😅

ブラケットのネジは先に完全に締めつけず、チューブを載せて位置合わせした後に締めましょう👍

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像13枚目

取り付け作業で切り取った破片たち…
もう少し暖かい時期の方がこういう樹脂製のものを切るにはいいのかも🤔

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像14枚目

ボルトもナットも一つも余らず(これ重要😅)無事取り付け終わりました😆

開梱から取り付け、後片付けまでやって4時間弱かかりました😫
もっと器用な人ならそこまで時間かからないかと…
特に難しい所はなく、特別なスキルも必要ないと思いますが、諦めない強い気持ちが大事です❗️
ジャッキで少し上げてやると作業しやすいと思います😊
ずっと寝転んでの作業なので、クッション性のあるマットなんかがあると、疲れ方が違うと思います😊
それと枕的な何か(自分はダンボールを折り畳んだものを使いました)があると首が楽です😅
日頃の仕事で疲れ果てたおっさんにはこういうアイテムが重要です👍

RAV4のTACチューブバー・先人達に感謝しかありません😔・これで林道アタック行ける?・RAV4乗りさんと繋がりたい・オフ感増し増しに関するカスタム事例の投稿画像15枚目

ヤバい❗️
俺のRAV4めっちゃカッコイイ😍😍

かなり長くなりましたが、これから取り付ける方に少しでも参考になれば幸いです😊
自分もCTの先輩方の投稿を参考にさせていただきました❗️
ありがとうございました😊
