ヴォクシーの自作スロープ作製・これで安心☝️✨・VOXY床下潜り込み対策・ラダーレールだけでは信用出来ない😅・耐荷重は無限?に関するカスタム事例
2020年06月21日 16時34分
80アゲハです^ ^ VOXY ZS 前期 カラーNo.221 ブラッキッシュアゲハガラスフレーク 永遠に弄り続けます✨😊 皆さんよろしくお願い致しますm(_ _)m ※ パーツレビューはこちらでは投稿しておりません また みんカラの整備手帳で投稿したコピーか あるいは内容を大幅に端折った投稿となります あしからず申し訳ありません
ローダウンしたVOXYの床下にプラスチックラダーレールでリフトアップして前回リアのマフラーアースケーブルを取付けしましたが...
私は正直恐ろしかったです💦
プラスチックラダーレールって2本使用時に1.2tほどの耐荷重がありますが私はあまり信用してません😅
よく考えてみたらそう思いませんかぁ?😅
またジャッキUPしてウマに載せたとしても両輪が浮いた状況ではこれも私はイヤです😂笑
ということで自作します☝️
まずは近くのホームセンターでコンパネ12㎜のデカいのを4枚購入✨
面倒なのでカットもやってもらいました

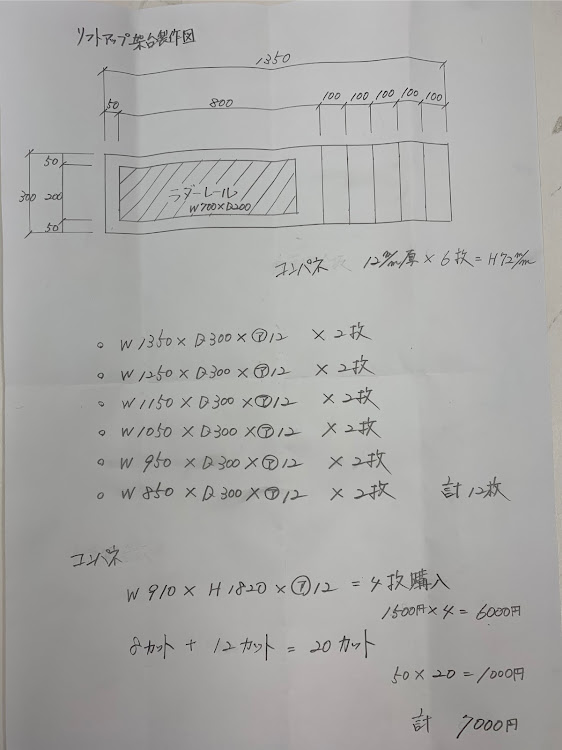

とりあえず購入に先立って何をどれぐらいの量買うか検討するため
図面書いてみました✨📏🖊
まず木工ボンドを適当にプリプリ〜と出して
貼り付けます✨
6枚全部貼り付け完成✨
それを2台分やったら部屋に持ち込んで一晩放置✨
この時期なんですぐ固まるけど..
今朝がた早朝〜
しっかり固まったのでコーススレッドで固定していきます✌🏻
まずは2㎜の木工キリで下穴を開けて
深めにサラきっていきます
64㎜のコーススレッドで
しっかり固定✨
コーススレッドのサイズを変えて
各段固定〜
完成しました✨
普段はこんな感じで使用します😊
ためしに自作スロープに乗せてみました✨
GLからリップの下端の寸法は245㎜ほどです☝️
床下のこのペラペラの下向き出っ張りでGLから190㎜ぐらいですね☝️
これより低い箇所は見渡したところありません😊
次にプラスチックラダーレールをスロープの上に乗せて
同じくGLからリップ下端まで330㎜程度...
まあそんなもんでしょうね✨
こちらは260㎜ぐらいでした✋️おおよそですね😅
ちなみに断面はこんな感じです✨
以上 自作スロープ完成しました✨
これでもしプラスチックラダーレールが最悪潰れたとしてもその下に頑丈な72㎜のスロープがあるのでたぶん押し潰されてあの世に行くことはないでしょう😂笑
さて次は早速潜り込んで取付けします✨😊
ではまたっ✋️😊
