2022年03月20日 18時51分

nori515のプロフィール画像
X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像1枚目

まったく治らない
アクティブステアリング異常ですが
my x5 familyから舵角センサーの汚れが起因している場合もあるとのタレコミ情報があり、早速バラして清掃してみました🔧

バッテリー殺して
まずはエアバック取り外すのでが、
超苦戦。。。
挑戦したい方向けに、内部がどうなっているか、動画upします。
ピョコピョコ動いてるのが、エアバックをロックしているバネです。
これをグイっと奥へ押すことで
ロックが外れて、エアバッグが浮いてきます。これを左右から行う事で
外れてきます。内部が見えない状態で、感覚で行うので時間がかかってしまいました。

エアバッグが外れたら、コネクタをはずします。

そしたらセンターのネジM14を外します。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像5枚目

復旧する時は、この切り欠き同士を合わせれば良いという親切設計です。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像6枚目

ハンドルを外したら、コラムカバーをグイグイコジッて、下側だけを外します。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像7枚目

次にコラムユニットを外したいので
赤丸のトルクスネジを除去します。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像8枚目

コラムユニットを外した絵
外す前に、コネクタが3個あるので忘れずに!

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像9枚目

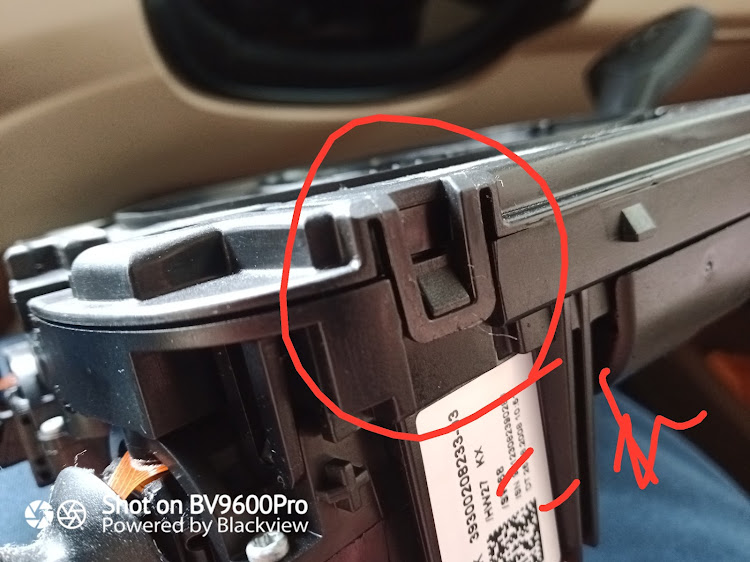

爪をコジッて、カバー外します。爪は沢山あるので注意

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像10枚目

さらにカバーを外します。
トルクスと、爪で固定されています。
復旧する時は、白丸の矢印と青丸部分を合わせる事を忘れずに!
忘れると、DSCエラーが解除出来なくなります。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像11枚目

爪は沢山あります。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像12枚目

ようやくセンサーユニットが表れます。
円盤とセンサーを掃除します。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像13枚目

円盤はこれくらい汚れていました。

X5のE70・舵角センサー清掃・とりあえずバラしてみる人・神なぜ私のX5にツラくあたるのかしらに関するカスタム事例の投稿画像14枚目

センサーの投受光部分も、一応清掃。
たいして汚れていませんでした。

あとは逆の手順でサクサク復元😊

さぁ、エンジン始動ぉーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
。。。。。。。。。。。。。。。。。。
ダメでした😭
センサー死んだのかなぁ。。
誰か助けてぇーーーー。help meぃ
