スカイライン GT-Rのリアフォグランプ・DIY・スカイラインGTR BCNR33・スカイラインに関するカスタム事例

お尻まわりのバージョンアップですが、お尻の端っこの方のバルブ💡の改良です〜♪😋

配線をなんかの様子をチラッとご紹介です〜😙

まずは、トランクルームから〜💦💦

バックパネル周りをバラしていきまして〜💦💦

トランクマットやらボードを外したら、乗り降り出来る様にクッション用のタオルをかけて〜💦💦

以前配線したケーブルをほどいていきま〜ス💦💦

※このあたりから、トランクルームに入って、丸まって作業をしております…😇

純正のバックランプ💡を外して、社外の中華バルブ💡に交換します〜💦💦

配線は4本ありますが、2本は純正カプラーに差し込むだけで、残りの2本を使用します…💦💦

・赤丸→社外バルブをバックランプレンズへ

・黄丸→スモール用配線なので未使用

・緑丸→ブレーキランプ配線をリアフォグ用として使用

・青丸→純正バルブカプラーへ

バルブ自体が差し込むだけで、固定出来ないタイプなので、ブチルで補強して〜💦💦

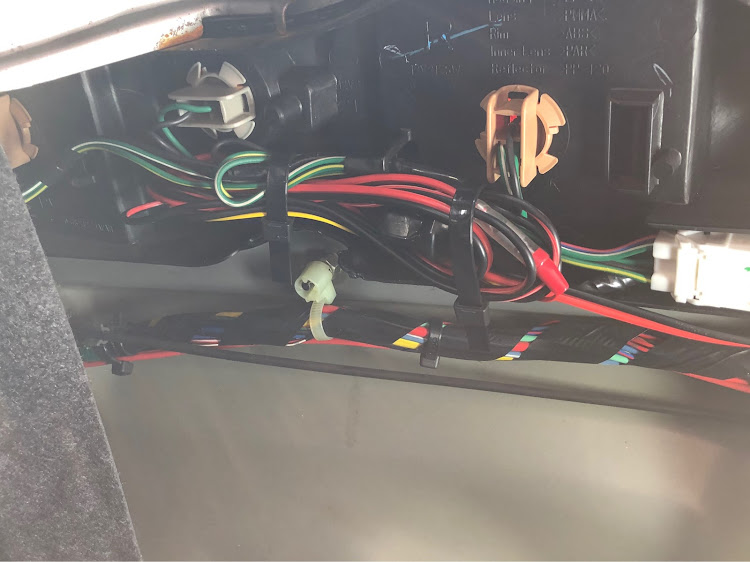

配線を綺麗にまとめれば、右側は完了です〜💦💦

左側はバックランプ💡のみを光らせるので、配線加工は無しで、カプラーオンです〜💦💦

以前、トランクルーム→リアシート→ステップ下→フロア→メーター周り、と配線を引いております〜💦💦

ステップ下はじゅうたんをめくって、ケーブルを敷いていきます〜💦💦

そうしてメーター周りまで引っ張ってきたケーブルをメーター下でジョイントしま〜ス💦💦

・青丸→メーター内のリアフォグバルブへ

・緑丸→エンジンルームのフォグリレーより

・黄丸→トランクのリアフォグバルブへ

※黄色のカプラーのオス・メスをそれぞれ青丸・緑丸のカプラーに割り込ませます‼️

配線のバイパスが終わったら、メーター下にクルクル巻いて収納です〜💦💦

フォグスイッチをオンにすると、メーター内のリアフォグランプ💡が点灯して〜✨✨

目力アップのライト💡も点灯して〜✨✨

お尻周りは、リアフォグランプ💡が見事に点灯しました〜❣️🤗❣️

次回は、リアフォグランプ💡の右往左往した様子をご紹介致しま〜ス…😜
